Вальмовая кровля - особенности монтажа

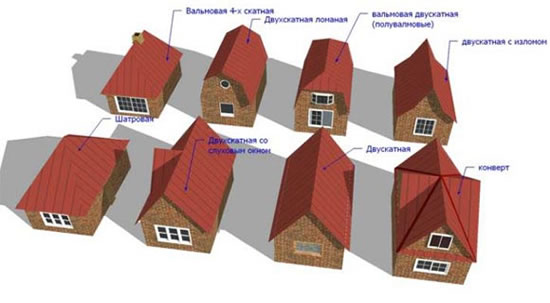

Основное назначение крыши любого здания сводится к защите помещений от отрицательного воздействия внешних факторов. Помимо этого, многие застройщики стараются выполнить монтаж кровельных конструкций максимально экономично. Оба эти параметра удачно сочетаются при возведении вальмовой крыши, которая представлена четырьмя скатами: два ската трапециевидные, два торцевых – треугольные.

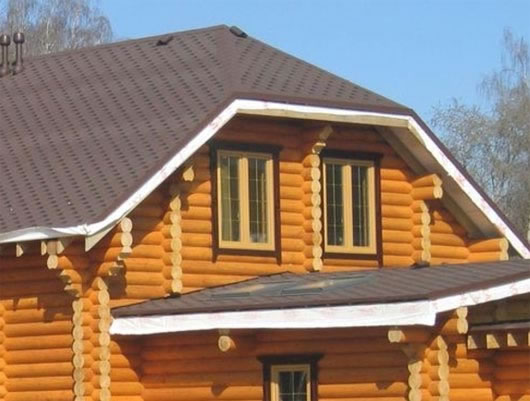

Распространено также использование полувальмовых (голландских) кровель, отличающихся укороченным торцевым треугольным скатом, который не закрывает конек или карниз.

Что касается отличительных особенностей устройства такой крыши от любой другой, то они проявляются лишь в сложной стропильной системе вальмовой крыши.

Особенности монтажа вальмовой крыши

Работа по возведению вальмовой кровли представлена следующими этапами:

• проектирование конструкции вальмовой кровли;
• расчетные операции;
• сборка стропильной системы;
• оборудование гидро- и теплоизоляции;
• выполнение кровельных работ.

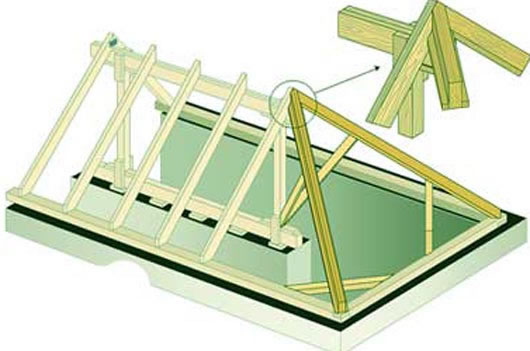

Возводится, как правило, вальмовая кровля – конструкция ее представлена коньком, стропильными ногами, накосными стропилами, нарожниками (полустропильными ногами) и шпренгельной формой, с учетом всех особенностей перечисленных элементов.

• Для устройства шпренгельной фермы подбирается балка или брус, который укладывается поверх мауэрлата стен, образующих угол. Для предотвращения выгибания бруса он поддерживается двумя подкосами. При строительстве частного дома никаких дополнительных расчетов не требуется – достаточно подобрать балку размерами 10x15 см, при этом подкосы должны быть не менее 10x5 см, а стойки – 10x10 см.
• Накосными или диагональными стропилами называют стропила, расположенные от начала конька до торцевых углов дома.
• Поверх накосных стропил крепятся нарожники - укороченные стропила, распространенное название которых – стропильные полуноги.

Возводится вальмовая кровля по определенной схеме. Изначально выполняется разметка, рассчитывается количество необходимого материала. Торцы мауэрлата размечаются под будущую осевую линию, по которой можно будет ориентироваться при монтаже конька. Затем делаются пометки, где будут устанавливаться стропильные ноги.

Для создания накосных стропил соединяется несколько досок с учетом уровня расчетной нагрузки. В случае перекрытия стропилами пролета до 7 м допускается крепление одного подкоса сверху. В случае величины пролета от 7 до 9 м требуется установка шпренгельной фермы или стойки.

Если длина стропил превышает обозначенные размеры, то в середине понадобится дополнительная опора. При использовании железобетонного перекрытия она крепится прямо к нему, в других вариантах придется закреплять еще и поперечную балку, которая станет основой для опоры.

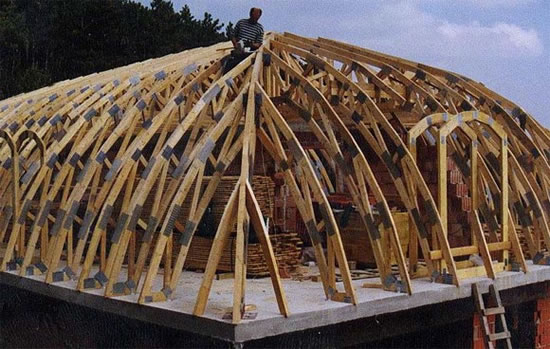

Описание монтажа стропильной системы

До того как будет устанавливаться вальмовая кровля – конструкция ее предполагает выполнение предварительной подготовки, в частности, устройства стропильной системы по следующему плану:

• Изначально производится укладка мауэрлата по верхнему краю стен.
• Затем, согласно сделанным ранее отметкам по торцам здания, начинается установка центральной балки и стоек-опор под коньковый брус. Стойки-опоры должны располагаться точно по вертикали и подпираться при помощи упор и раскосов.
• Укладка конькового бруса поверх стоек является самым важным моментом, от выполнения которого будет зависеть правильность геометрии всей кровельной конструкции. Укладывается конек на одном уровне с перекрытием дома, и, одновременно, строго горизонтально.

После того как коньковый брус будет готов, укладывается вальмовая кровля – схема выполнения данных работ требует правильного монтажа других элементов стропильной системы.

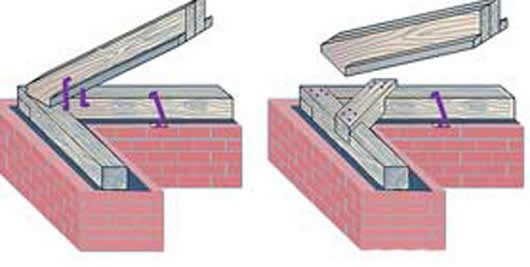

На следующем этапе оборудуются накосные стропила. От того насколько точно будут закреплены эти элементы, зависит качество всей системы и кровли. Один конец накосных (диагональных) стропил крепится к коньку, второй – к мауэрлату. Небольшие трудности, как правило, возникают с соединением конька, накосных и рядовых стропил. Для этого конец конька подрезается так, чтобы он совпал со стропильными скосами.

Поскольку накосные стропила напрямую оказывают влияние на величину кровельного свеса, их длина должна быть одинаковой – 30-50 см, в некоторых случаях – до 1 м. От того, как располагаются диагональные стропила, напрямую зависят торцевые скаты.

Как только конструкция накосных стропил будет готова, можно работать с промежуточными элементами системы стропил. Рядовые стропила кладутся параллельно друг другу с шагом до 1,2 м, что определяется от выбранного кровельного покрытия. Они крепятся в заранее сделанные врубки и фиксируются при помощи металлических скоб.

Способ монтажа нарожников показан на фото – они устраиваются в разных точках диагональных стропил как врубками, так и черепными брусками. Обязательно проверьте параллельность их укладки относительно рядовых стропил.

Необходимость дополнительного усиления кровельной конструкции

Если возводится большая вальмовая кровля – схема работ остается прежней, но добавляется этап дополнительного усиления основы. Оптимальным вариантом в этом случае будет сооружение шпренгеля под диагональные стропила. При необходимости соблюдения значительного расстояния между углом и началом шпренгеля, выполняется еще монтаж шпренгельной фермы.

После завершения работ со стропильными элементами оборудуется обрешетка, а также укладывается утеплитель и пароизоляционная пленка, улучшающие эксплуатационные свойства будущей кровли. Для защиты деревянных стропил используются антисептические и противопожарные растворы, предотвращающие их гниение и возгорание. Укладка обрешетки выполняется традиционным способом (перпендикулярно брускам стропил), как сплошным полотном, так и с зазорами. Тип обрешетки выбирается согласно кровельному покрытию.
