Стропильная система двускатной крыши и ее составляющие

Крыша – это завершающий элемент в строительстве здания. Большое количество нагрузок обрушивается на эту часть здания и распределяется по несущим опорам строения. В современном мире присутствует огромное количество видов скатов крыш, например: односкатные, двускатные, шатровые. С помощью них можно создавать разнообразные формы, начиная коническими и заканчивая пирамидальными и T-образными. В наших странах чаще всего используется стропильная система ломаной двухскатной крыши. Но что представляет собой двухскатная крыша? Давайте рассмотрим.

Двускатная крыша – что она собой представляет?

Стропила двухскатной крыши расположены под наклоном по отношению к стенам дома, что позволяет осадкам стекать на землю, не задерживаясь наверху.

Подобные конструкции двухскатной крыши устанавливаются обычно в одноэтажных домах с образовывающимся чердаком под крышей. Для устройства такой крыши используются по две прямоугольные и треугольные плоскости – для крыши и фронтонов соответственно.

Основные элементы двускатного типа крыши:

• стропила;
• обрешётка;
• две наклонные плоскости;
• мауэрлат;
• горизонтальные рёбра;
• конёк;
• ендова;
• свесы.

Угол наклона двускатной крыши не должен составлять менее 5 градусов. В некоторых случаях допустимы даже прямые углы, но никак не меньше 5 градусов. Угол наклона зависит от многих составляющих, например: кровельного материала, архитектурных требований и климатических условий.

Чем больше осадков выпадает в вашей местности, тем круче должны быть скаты. Можно использовать также плавающие стропила, но помните о том, что при сильном ветре стропила для крыши должны иметь меньший наклон, чем при постоянных осадках.

Немаловажным фактором для определения угла наклона будет предназначение чердака и общий тип здания.

От вашего выбора зависит не только прочность и надёжность конструкций, а и стоимость работ и их сложность.

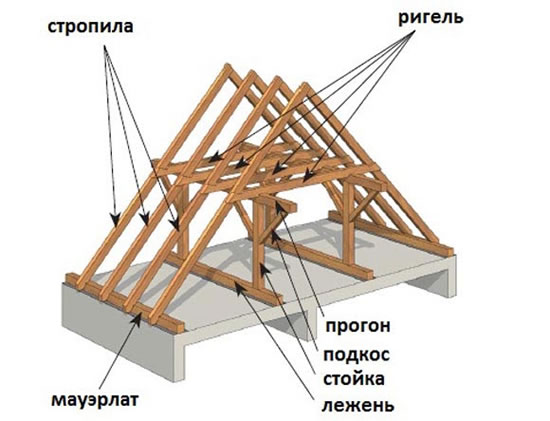

Составляющие стропильной системы

Возможно, вы не раз думали о том, как собрать стропильную систему. Для начала необходимо определиться с видом стропил.

Стропильная система СНиП может иметь два их вида:

1. Висячие стропила;
2. Наслонные стропила.

Используя висячие стропила, нужно помнить, что создаётся дополнительное усилие по горизонтали на опоры. Это усилие можно уменьшить при помощи металлических затяжек около оснований стропильных ног. Чем выше находится затяжка, тем она мощнее. Больше опыта можно получить, рассматривая фото удачных конструкций.

Наслонные стропила обычно применяют в строениях с промежуточной опорой или средней несущей стеной.

Концы стропил должны опираться на стены, средняя часть – на опоры или внутренние стены. За счёт этих моментов двускатная крыша намного легче других типов. Во время установки над несколькими пролётами разрешается использовать поочерёдно наслонные и висячие стропила.

Висячие стропила используются в местах без промежуточных опор. Наклонные же стропила устанавливают в тех местах, где расстояние между опорами не превышает 6,5 метров. Наличие дополнительной опоры помогает увеличить ширину стропил. Одна опора может перекрываться наслонными стропилами до 12 метров. Две опоры могут перекрываться до 15 метров.

В домах из бруса стропила устанавливаются на верхние венцы и закрепляются при помощи болта, скобы или нагеля.

Все составные части объединяются металлическими накладками, зубами и болтами. В качестве верхней обвязки можно использовать карнизный свес длиной более 55 см. Таким образом можно повысить уровень защиты от отрицательного воздействия осадков.

Тип стропил напрямую зависит от размеров дома, но есть некоторые нюансы монтажа стропил.

В самом начале должна быть правильно рассчитана стропильная система из лстк. Очень важно, чтобы все расчёты производились только опытным специалистом. Незначительная ошибка повлечёт за собой разрушение всей стропильной системы и не даст возможности эксплуатировать крышу.

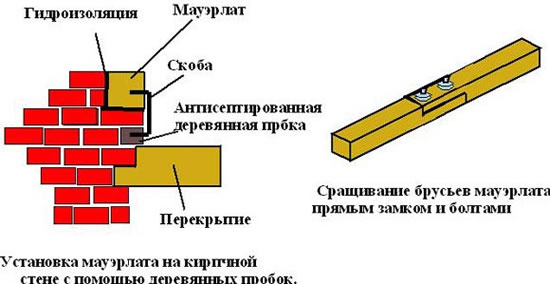

Крепление мауэрлата и способы его крепления

Что такое мауэрлат? Мауэрлат – это брус с сечением 15х15 см, выполняющий функцию своеобразного фундамента для наклонных стропил.

Мауэрлат прокладывают по всей длине дома. Недостаточное его сечение может привести к провисанию некоторых элементов крыши. Чтобы этого не случилось, можно также использовать особенную решётку из подкосов, стоек и ригеля. Для её изготовления используются доски 25х150 мм. Можно применять и пластины из бревён диаметром более 13 см.

Укладывается мауэрлат на верхний обрез стены с внутреннего и наружного краёв. Иногда укладку можно провести и по-другому, всё зависит от конструкции стен. Но ни в коем случае не укладывайте мауэрлат слишком близко к наружной стене, чтобы ветер не мог его сорвать.

Мауэрлат укладывают по гидроизоляционному материалу на высоту более 40 см от верха перекрытия чердака. Приблизительно через каждые 4 метра в лежни нижним концом врубаются прогоны. Между стропильной ногой и подкосом желателен прямой угол. Если стропильная нога большой длины, то возникает необходимость в ещё одном подкосе – опоре для стропил.

Если каждое звено соединять с двумя соседними, по всему периметру образуется устойчивая и надёжная конструкция. Под стропильные ноги мауэрлат подкладывается отдельными сегментами.

Виды двускатных крыш

В наших условиях наиболее экономичной будет крыша с наклоном 35-40 градусов, чуть меньше, чем половина прямого угла. Преимущество такой конструкции в том, что нагрузка распределяется по всей площади равномерно. Но места для жилого пространства остаётся очень мало. Но это исправит стропильная система ломаной двухскатной крыши. Ломаный тип крыши имеет скат, состоящий из двух частей: нижний с резким уклоном и пологий верхний.

Это – мансардный тип строения, и с подобных конструкций прекрасно сходит снег зимой, не затрудняя жильцов лишними хлопотами. Тип строения подразумевает наличие мансардного этажа или чердака. Выбор остаётся за вами, и вы сможете обустроить верхний этаж как полноценное жилое помещение благодаря именно этому типу строения крыши, правильно выполнив стропильную систему ломаной крыши.

Главным условием для успешного завершения монтажа остаётся опыт в строительстве. Но не только опыт определяет качество выполненной работы, важно также и наличие необходимых знаний и умений в теории. Все конструкции должны быть абсолютно равными ровными, все инструкции должны соблюдаться в точности.

Последовательность составления двускатной крыши:

1. Установка мауэрлата.
2. Монтаж и установка стропил.
3. Дополнительные крепления для увеличения жёсткости – межстропильные подкосы, коньки, стойки, прогоны и т.д.
4. Установка обрешётки вместе с утеплителем и паро- и гидроизоляцией.
5. Установка кровли.

Говоря об установке стропил, у многих возникает вопрос, чем обработать стропила перед их монтажом. К сожалению, из-за избытка влаги часто появляется плесень на стропилах, поэтому очень важна обработка стропил антисептиком.

Расчёт площади крыши

Чтобы составить правильную смету на постройку дома, необходимо точно вычислить площадь крыши. Расчёты могут быть усложнены особой формой кровли, выступами и впадинами. К примеру, всего одна стропила эркера может существенно повлиять на общую сумму расходов во время строительства. Стропильная система эркера включает в себя много материалов, поэтому важно учитывать в расчётах и её.

Действия, которые необходимо выполнить при вычислении общей площади крыши:

1. Не надо высчитывать площадь вентиляционных отверстий, труб мансардных окон и подобных объектов.
2. С большой точностью высчитайте длину ската крыши от нижней части конька до крайней части карниза.
3. Учитывайте в расчётах брандмауэрные стены, парапеты и свесы.
4. Учитывайте тип и вид кровельного материала.

На заметку – для рулонных материалов и черепицы длина скатов уменьшается на 70 см.

Всю площадь крыши нужно разбить на отдельные элементы, после чего высчитать площадь каждого, а в конце суммировать их все. Площадь каждого из элементов рассчитывается по соответствующим математическим формулам.

Расчёт площади должен производиться только по карнизным свесам. После вычисления площади каждого ската узнайте уклон. Для этого нужно каждый элемент умножить на косинус угла уклона крыши. Вот и пригодилась школьная математика в жизни.

Простую площадь наклонной поверхности можно вычислить и самому, умножив площадь ската на косинус угла. Например, эта формула относится к двускатному типу крыши с наклоном в 30 градусов. Но если в проекте задуманы сложные фигуры под разными углами наклонов, то не обойтись без специальных компьютерных программ, которые облегчат расчёты.

Точный расчёт сложных строений можно получить только двумя способами:

1. Как мы уже указали выше, можно воспользоваться компьютерной программой для самостоятельного вычисления площади.
2. Можно воспользоваться услугами квалифицированного специалиста, который выполнит все расчёты сам.

Существуют несколько позиций, определяющих сопряжение двускатной ломаной и двускатной прямой крыши:

• Коньковый брус ломаной крыши
• Коньковый брус крыши балкона
• Стропила прямой крыши
• Дверная рама балкона
• Фронтон двухскатной крыши мансарды
• Гидроизоляция
• Целая обрешётка
• Кровля.

Этот рациональный приём часто применяют для увеличения площади пространства крыши. Затем это, в свою очередь, применяется для увеличения площади жилого пространства.

Совокупность висячих и наклонных стропил составляет несущую часть крыши из шифера. Эта часть крыши принимает на себя все основные нагрузки, которые затем передаются непосредственно на каркас самого строения.

Самым основным элементом несущей части являются стропильные ноги. На протяжении всего ската они опираются своими нижними концами на балки перекрытия. С другими элементами в конструкции они образуют фермы.

Верхние же финиши должны опираться на прогон, который передаст нагрузку внутренним стойкам. Об устойчивости можно не беспокоиться, она достигается за счёт подкосов, раскосов и связей по диагоналям.

Таким образом, вы смогли из этой статьи больше узнать о двускатной крыше. Надеемся, что эта информация пригодится в ваших строительных начинаниях!
