Стропила для крыши: проектировка

Используемые способы и технологии, с помощью которых возводятся стропила для крыши самостоятельно (для несложных проектов), относительно просты и удобны.

В некоторых случаях вы сможете справиться даже в одиночку, а вот для сложных конструкций вам не обойтись без помощников – ведь нужно будет сделать сначала шаблон для стропил, а затем по этому шаблону провести изготовление стропил в нужном количестве. Причем, все это изготавливается на земле, а потом уже готовые конструкции поднимаются на крышу. Очень важная оговорка – это правило не относится к нестандартным конструкциям, а касается в основном двухскатных крыш.

Без предварительного чертежа, пусть даже самого простого, разбирать старую крышу не следует. Лучше сначала измерьте размеры, начертите простенький чертеж, посчитайте свои заготовленные материалы, какой брус для стропил у вас в наличии. Примерный предварительный расчет поможет вам лучше представить процесс работы, порядок и последовательность операций, а также понять, сколько надо стропил на крышу вашего дома: хотя бы общий метраж. Причем в наличии материала (в общем погонаже) должно быть больше, чем по вашим расчетам.

Помимо этого, сразу необходимо определиться с другими деталями, например, стоит ли проводить гидроизоляцию и дополнительно утеплять крышу. Заранее нужно подобрать кровельный материал, чтобы в дальнейшем с этим не возникало сложностей. Одним из основополагающих моментов является вопрос безопасности. Не забудьте должным образом подготовить страховку, ведь большинство работ будет вестись на высоте, да ещё и под наклоном. Перед началом строительства нужно хорошо выспаться. Многие пренебрегают этим важным моментом, но малейшая неосторожность или несоблюдение технологии может привести в будущем к катастрофическим последствиям. И будет хорошо, если это закончится только протеканием крыши.

Типы и формы кровли

До начала работ нужно определить форму и тип будущей кровли. Стропила на крышу будут иметь разную конфигурацию в зависимости от общего проекта крыши. Для каждого типа стропила будут иметь своё специфическое устройство. Некоторые типы конфигураций для стропил можете увидеть на фото ниже.

К счастью, мы живём не в каменном веке, и нашему вниманию сейчас предоставляется богатый выбор компьютерных программ для проектирования строительства. Советуем обязательно воспользоваться ими.

В постройке простых зданий, например, сарай или амбар, используют и простые конструкции – односкатные и двускатные. Жилые помещения обычно проектируются с применением других, более сложных форм. Чаще всего для домов используется шатровый тип крыши, ломанная и Т-образная крыша. Хотя выбор остаётся за вами, никаких грандиозных отличий между собой они не имеют. Но не забывайте при проектировке принимать во внимание также и кровельный материал.

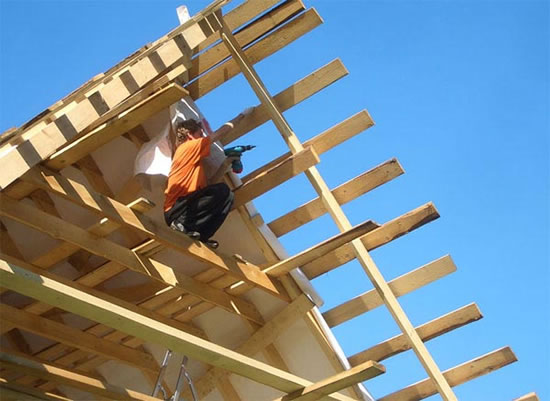

Необходимо знать и общий вес материала для кровли, чтобы вычислить необходимую мощность стропил. Мощность стропил для крыши может меняться в зависимости от кровельного материала. Их толщина одинаковая и должна отталкиваться от наклона плоскости и шероховатости материала – для определения массы снега, который будет оседать на этом участке. Иногда могут пригодиться даже стропила на сруб.

Стропильная система для крыши – проектировка

Как мы уже упоминали, стропильная система разнится в зависимости от типа крыши. Например, нельзя взять стропила шатровой крыши и применить их в строительстве Т-образной. Но некоторые закономерности схожи для всех типов. Давайте их рассмотрим.

Сначала нужно определиться с данными, которые будут учтены на этапе проектировки. Отнеситесь к этому шагу ответственно, ведь в строительстве крыши для дома он является самым основным.

Итак, есть несколько основных моментов, которые нужно обсудить:

• Во-первых, определитесь с утеплителями. Если планируется утеплять крышу, то в самом начале строительства прозвоните всех продавцов в вашей местности и определитесь с шириной утеплителя. Чаще всего она бывает 600 мм или 1200 мм. От ширины будет зависеть шаг стропил. Решение этого вопроса в начале строительства существенно облегчит последующее выполнение работ, в частности, обрезка и подгонка утеплителей.
• Во-вторых, учитывайте прочность и мощность стропильных ног. Как мы уже отмечали ранее, мощность стропильных ног может быть абсолютно разной. Поэтому важно учитывать сечение стропильной балки. Важно запомнить, что на прочность древесины влияют и такие факторы, как: сезон заготовки (зимой деревья гораздо прочнее), условия хранения и сушки (думаю, это понятно), и порода дерева. Твердые породы, такие как: дуб ясень, бук - очень плотные и крепкие. Но они же и тяжелее в разы, чем «мягкие» породы: сосна, липа. В основном для изготовления стропил используют сосну, как оптимальное сочетание между легкостью и плотностью. К тому же, сосна пропитана смолой «с рождения», так сказать. А смола, природный антисептик, значительно продлевает срок службы древесины. Но ни в коем случае нельзя использовать тополь, так как он очень ломкий и хрупкий материал.
• Иногда для постройки крыши пригодятся стропила разного сечения. Выбирая стропила для крыши, помните о необходимости использовать разное сечение в разных участках. Плотность некоторых стропил особенно важна для благоустройства дома. К примеру, ендова стропила и ребёрные стропила должны быть на 25-50% толще остальных, ведь они отвечают за самые проблемные места в макете крыши. Будет хорошо, если в местах соединения нескольких стропил также будет одна толстая и прочная.

Защита стропильного бруса

Перед монтажом крыши или любых её частей нужно позаботиться о вопросе безопасности в сфере огне- и биозащиты. Помимо того, что защита стропил от пожара является требованием СНиП, это может спасти и вас в экстремальной ситуации. К таким моментам всегда нужно относиться с большой серьёзностью.

Все процедуры по защите древесины нужно проводить до начала работ по возведению крыши. Это даст возможность равномерно обработать каждый участок стропил. Защита важна для всех видов стропил, не исключая фронтон стропила. Если у вас в проекте присутствует ломаная крыша – стропила обязательно нужно обработать заранее, потому что в дальнейшем это будет практически невозможным.

Чтобы нанести защитный состав, нужно воспользоваться широкой кистью с длинным ворсом. Не забудьте позаботиться о своей безопасности – используйте респиратор и защитные очки. Сам состав нужно наносить в два подхода – тогда будет достигнут наилучший результат.

Опять же, все эти работы нужно провести заранее и использовать в строительстве только полностью высохшие материалы.

После того, как все работы будут выполнены, можно приступать непосредственно к монтажу.

Монтаж стропил

Все стропильные системы будут монтироваться таким образом:

1. Работу начинаем с укладывания мауэрлата. Мауэрлат – это основной брус, вся стропильная система будет укладываться именно на него. Его устанавливают на бетон поверх стен. В бетоне с шагом максимум 1200 мм нужно установить шпильки из оцинкованного металла. Их диаметр должен быть более 10 мм. Если Вы хотите обеспечить гидроизоляцию, то материал для утепления помещается под мауэрлат.
2. Сначала брус укладываем возле шпилек. Примерявшись, сверлим отверстия, после чего надеваем брус на шпильки. Сверлить и надевать брус надо так, чтобы оставался небольшой – 20-30 мм – выступ шпильки.
3. С помощью гаек с шайбами необходимо зафиксировать положение бруса.
4. Начинаем крепление стропил непосредственно к мауэрлату. Стропильную ногу с засечкой необходимо закрепить при помощи кронштейна и скобы. Вместе эти два способа фиксации предотвратят смещение стропил.
5. С помощью кронштейна из стали соединяем стропила с коньковым брусом. Чтобы усилить крепление, добавьте промежуточную рейку, которая будет соединять стропила буквой А.
6. Соединяем стропила между собой. Для этого необходимо запастись шпильками, диаметр которых более 10-12 мм. Для металлочерепицы и ондулина значение может понижаться до 8 мм. Чтобы фиксация была надёжной, используем две шпильки. Шпильки необходимо вставить в заранее просверленные отверстия и зафиксировать гайками через усиленную шайбу.

Если возникает необходимость удлинения бруса, нужно помнить, что минимум для нахлеста брусьев при сращивании составляет 1 м.

Некоторые проекты подразумевают использование брусьев длиной более 6 м. Это не очень хорошо, потому что брусья такой длины могут запросто провиснуть зимой под тяжестью снега. Но это можно исправить, установив несколько поперечных балок и распорок или же добавив в конструкцию толстый несущий брус. Чаще всего используют поперечные балки, так как на распорках будет возможность зафиксировать потолок мансардного этажа.

После окончания монтажа обрезаем стропила, ориентируясь на уровень карниза. После этого переходим к следующему шагу – укладываем на стропила обрешетку или продолжаем утеплять строение.

Теперь вы выполнили всю основную часть работы. Если вы в точности выполняли все указания и качественно сделали стропила, то можно без страха приступать непосредственно к работам на кровле!
