Расчет мансардной крыши и проекта кровли

При строительстве мансарды важным этапом в обеспечении ее безопасности и надежности является правильный расчет крыши мансарды. От этого момента будет зависеть прочность, надежность и эстетичность вашего сооружения.

Из-за конструктивных особенностей рассчитать мансардную крышу несколько сложнее, чем обычную. Такой вид кровли требует учета многих элементов, которых нет в обычной крыше. Мансарда часто имеет дополнительные окна, балкончики и даже террасы, которые вносят определенные коррективы в окончательный расчетный проект.

В целом решение вопроса о том,как рассчитать мансардную крышу дома, выполняется в несколько этапов:

• определяется общий вес кровельных материалов;
• вычисляется площадь мансардной крыши;
• составляется основной проект расчета материала на крышу;
• определяется объем необходимых стройматериалов.

Определение веса мансардной кровли

Чтобы рассчитать вес одного квадратного метра каждого слоя кровельного пирога, необходимо сложить удельный вес каждого его материала в отдельности, после чего умножить полученное значение на коэффициент1.1.

К примеру, если:

• толщина обрешетки 25 мм с удельным весом 15 кг/м2;
• толщина утеплителя 10 см с общим удельным весом10 кг/м2;
• тип кровельного покрытия ондулин с удельным весом 3 кг/м2.

Тогда выполнив расчет:1.1 х (15+10+3) = 30,8 кг/м2. Полученное значение и есть нагрузка от общего веса кровельного пирога на конструкцию мансардной крыши. Согласно Строительным Нормами Правилам, общая максимальная нагрузка для жилых зданий не может превышать значения 50 кг/м2. Но необходимо всегда оставлять дополнительный запас прочности крыши.

Следует также учесть, что если в ходе эксплуатации дома кровельное покрытие придет в негодность и потребует замены, тогда нагрузка с новым покрытие может существенно возрасти. Поэтому надо всегда давать запас прочности рассчитываемой кровли.

Только после получения значения удельного веса квадратного метра вашей кровли можно начинать решать вопросы, как рассчитать высоту мансардной крыши приступать к определению сечения ноги, стропильной системы и уклона мансардной крыши.

Расчет площади мансарды

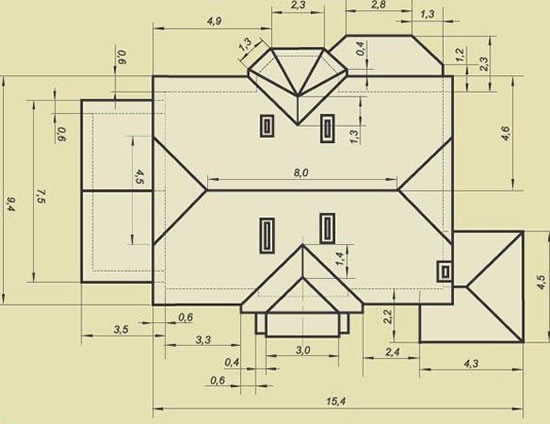

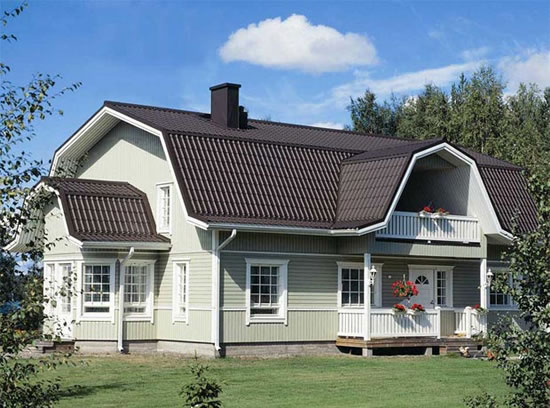

Чаще всего мансардная кровля представляет собой ломанную сложную поверхность, чтобы рассчитать ее правильно, необходимо условно разбить всю ее площадь на отдельные прямоугольники, либо другие фигуры.

Формулы вычисления площади которых нам известны:

• квадрат;
• круг;
• трапеция;
• треугольник.

Если тип кровли вашей мансарды односкатный либо двускатный, то вопрос,как рассчитать площадь мансардной крыши, решается перемножением длины и ширины каждого ската. Односкатная кровля является самым элементарным вариантом и требует всего одного этапа умножения. В то время как для двускатной крыши вычисляется площадь каждого отдельного ската и полученные значения складываются между собой.

Для ломаных, вальмовых и прочих типов кровли этапы подсчета остаются прежними, просто вместо четырехугольников в вычислениях будет задействована площадь более сложных фигур.

Задача, как считать площадь мансарды, также включает в себя и определение уклона всей кровли. Чаще всего значение угла составляет до 45 градусов.

Но всегда надо учесть также следующие критерии:

• климатическая зона строительства;
• тип конструкции дома и мансарды;
• снеговые, ветровые и другие виды нагрузок;
• архитектурные решения и особенности жилого дома.

Большой угол уклона крыши позволяет уменьшить нагрузки на стропильную систему. Но увеличение величины угла негативно скажется на уровне материальных затрат строительства крыши. Важным моментом в определении угла наклона мансарды является комфорт помещения для проживания. Слишком малый угол занизит потолки вашей мансардной комнаты, в случае если скат будет опираться непосредственно на стены в одном уровне с перекрытием. Поэтому определяя угол наклона, всегда учитывайте конструктивные особенности мансардного этажа.

После расчета площади крыши и удельного квадратного веса кровли и определения ее угла наклона можно приступать к расчету несущих элементов мансардного этажа.

Мансардная крыша - расчет кровли проекта

Мансардный этаж чаще всего является жилым помещением, а роль плиты перекрытия играет сама крыша. Отсутствие прослойки в виде чердачного этажа помещения, накладывает определенные условия на общий ход расчета.

Начальной точкой отсчета, на этом этапе, станет выбранная вами стропильная система, которая бывает в следующих вариантах:

• висячий тип;
• коньковый прогон;
• наклонный тип;
• комбинированный вариант.

Рассчитывается стропильная система с учетом особенностей конструкции крыши. Поскольку на каркас действуют основные нагрузки, то расчет ведут, учитывая допустимый прогиб по длине.

Решая,как рассчитать мансардную крышу, обязательно учтите следующие характеристики элементов стропильной системы:

• сечения;
• размеры;
• количество стропил;
• шаг стропил;
• площадь отдельных фрагментов.

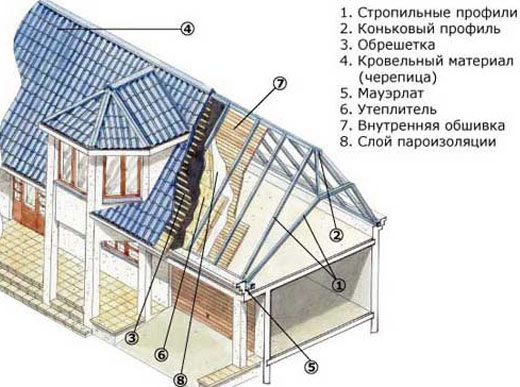

Стропила, соединенные между собой, врезаются в мауэрлат либо затяжку, а вспомогательные элементы (ригеля, подкосы, опоры) дополняют крепления с помощью скоб, болтов либо хомутов. Варианты крепления определяются из расчета основного вида нагрузки.

После того, как расчет мансардной кровли завешен, приступают к последнему этапу расчетов– определения объема необходимого строительного материала.

Расчет материала на мансардную крышу

Имея готовый проект, рассчитать объем материала для вашей кровли не составит труда. Зачастую эти значения хорошие проектные организации сами включают в чертеж мансардной кровли.Вам остается только выписать необходимые значения из него.

В общем случае вам понадобятся следующие данные для расчета:

• ширина стропила;
• толщина стропила;
• шаг стропильных ног;
• расстояние от края крыши до стропил;
• ширина досок в обрешетке;
• толщина досок в обрешетке;
• шаг между досками в обрешетке;
• высота кровельного листа;
• ширина кровельного листа;
• нахлест листов;
• материал утеплителя, то есть, чем утеплять мансардную крышу планируете;
• вид гидроизоляционного материала;
• вид пароизоляционного материала;
• вид кровельного материала.

Подсчет каждого вида материала производиться индивидуально. Мы выписываем общие значения для каждого материала в отдельности, а затем суммируем их и приводим к стандартным величинам, с которыми вы будете его покупать (кубические метры для древесины, квадратные метры для кровельных материалов и т.д.).

Существует множество онлайн сервисов, которые помогут вам рассчитать объем необходимого материала для вашей мансардной крыши.

Основные ошибки в расчете мансардных кровель

Расчет утеплителя крыши является моментом, где чаще всего совершаются недочеты и конструктивные неточности. Подбор утеплителя сопряжен со многими факторами, в частности, с определением климатической зоны местности, где ведется постройка. Например, для крыши, которая будет строиться в более суровых условиях, размер утеплителя и его общий объем естественно будет больше.

При этом надо строго придерживаться технологии укладки утеплителя. Мансардное помещение утепляют в нескольких местах, сооружая своеобразную коробку.

Утеплению подвергаются три типа ограждения:

• стена фронта;
• чердачное перекрытие;
• скаты крыши.

Причем, на каждом из конструктивных элементов толщина утеплителя обычно разная. Для ее расчета учитываются такие параметры, как обшивка мансарды, нормируемое тепловое сопротивление, общая теплопроводность выбранного утеплителя.

Таким образом, при расчете мансардной крыши принимаются во внимание множество факторов, которые в равной степени важны для получения надежной, прочной и безопасной для жильцов дома крыши.
