Расчет дымовых труб для частных и промышленных дымоходов

Широко известным является тот факт, что труба дымохода – очень важная составляющая всего дома. Ведь именно она отвечает за вывод всех продуктов сгорания, а ее неправильная установка может повлечь за собой серьезную опасность для жизни хозяев. Как правило, проектирование и бытовых, и промышленных котельных осуществляется с учетом одной, общей для всех работающих котлов трубы дымохода. Как ни странно, но расчет дымовых труб, основанный на аэродинамике, является едва ли не одной из самых важных частей всего проекта. Основа труб может состоять из кирпича, стеклопластика, железобетона. Применять выполненные из стали трубы с диаметром более 1 метра рекомендуется лишь в том случае, если это соответствует заранее продуманной линии экономии.

Категории расчетов, применяемых для промышленных дымоходов

Расчет дымовой трубы на аэродинамику

Это мероприятие необходимо для того, чтобы можно было определить, чему равна минимальная пропускная способность конструкции. Этот показатель должен соответствовать норме, при которой продукты сгорания топлива будут беспрепятственно проходить через дымовые трубы для газовых котлов, причем при работе котельной в условиях наибольшей нагрузки.

расчет высоты дымовой трубы

Неправильно просчитанная пропускная способность может привести к накапливанию газов как в тракте, так и в котле.

Благодаря правильному выполненному аэродинамическому расчету трубы можно дать объективную оценку производительности системы тяги и перепаду давления на участках газового и воздушного трактов котельной. Результаты этих вычислений помогают экспертам определить, какой должна быть высота дымовой трубы над крышей, а также каким должен быть ее диаметр.

Нахождение оптимальной высоты конструкции

Следующим из необходимых мероприятий проектирования является определение размера труба, основанного на экологическом принципе, то есть на расчете рассеивания в атмосфере вредных веществ, образуемых в процессе сгорания. Расчет высоты дымовой трубы должен быть выполнен как раз исходя из условий рассеивания этих элементов.

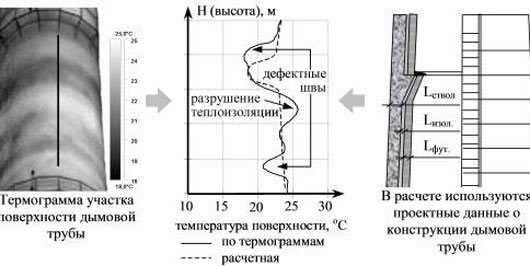

снип дымовые трубы

При этом крайне важно при работе придерживаться всех санитарных норм, а также принимать во внимание фоновую концентрацию выбросов, на которую влияют следующие факторы:

  • погодные режимы конкретной местности;
  • скорости передвижения потоков воздушных масс;
  • рельеф территории;
  • температуры, которые имеют выбрасываемые газы.

На этом этапе проектирования определяются два важных показателя:

  • наиболее подходящая высота трубы над крышей;
  • максимально допустимый объем выброса в атмосферу вредных элементов.

Устойчивость и крепость трубы

Во время расчета дымовой трубы выполняется целая группа вычислений, которые призваны рассчитать наилучшую устойчивость и крепость конструкции.

проход дымовой трубы через крышу

Эти вычисления предназначены главным образом для того, чтобы рассчитать устойчивость сооружения к следующим внешним факторам:

  1. Сейсмическая активность региона.
  2. Особенности поведения грунта.
  3. Нагрузки от осадков (снег, ветер).

Также принимаются во внимание и факторы, от которых прямым образом зависит качественная эксплуатация:

  1. Вес дымовой трубы.
  2. Расширение под воздействием температур (принимается во внимание и то, имеется ли конденсат в дымовой трубе, а также его количество).
  3. Динамика колебаний элементов.

изоляция дымовой трубы

Благодаря таким вычислениям прочности можно добиться не только подбора нужной конструкции и формы трубы. Они дают возможность рассчитать все показатели фундамента под дымоход (конструкция, глубина, площадь подошвы и т.п.).

Расчет тепла

Этот вид расчета необходим для того, чтобы:

  • найти температурное расширение материала, из которого выполнен промышленный дымоход;
  • определить температуру внешнего кожуха трубы;
  • выбрать, какой должна быть изоляция дымовой трубы, то есть ее тип и толщину.

Расчеты для дымохода частного дома

Данные, необходимые для вычислений

Дымоход для котельной, а также непосредственный проход дымовой трубы через крышу в частном доме не нуждается в каких-либо серьезных вычислениях, для этого можно воспользоваться упрощенной и стандартной системой расчетов.

Для этого необходимо знать то, какую теплоотдачу имеет котел, говоря проще, сколько топлива сжигается за один час. Узнать данные легко можно из паспорта, прилагаемого к оборудованию.

расчет высоты дымовой трубы

Все оставшиеся показатели бытовых котлов большей своей частью сходны. К ним относятся следующие характеристики:

  1. Входная температура газов в трубе – 150 – 200 градусов.
  2. Скорость газов внутри трубы – не менее 2 м/сек.
  3. Согласно СНИП дымовые трубы должны иметь высоту как минимум 5 метров от колосника.
  4. Нормальный газовый напор на 1 метр – не менее 4 Па.

Для того чтобы выяснить показатель самотяги, необходимо знать, что это – различие в плотностях, которые имеют газ и воздух, умноженные на высоту конструкции.

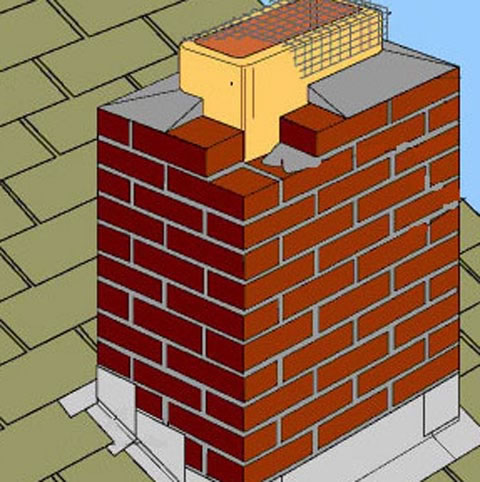

снип дымовые трубы

Говоря более простыми словами, для расчета диаметра дымохода следует владеть информацией о том, сколько топлива сжигается за один час. Более подробные описания всех расчетов, требуемых для определения нормального функционирования трубы дымохода, а также фото всего процесса установки при желании можно найти на нашем сайте.

Как определить самотягу?

  1. Чтобы определить то, как охлаждается газ на 1 метре конструкции, необходимо произвести следующие расчеты: имея данные о том, что за один час сжигается 10 килограммов дерева, путем некоторых вычислений можно определить, что мощность составляет 38,28 кВт.
  2. При условии, если коэффициент тепла трубы равен 0,34, то при помощи нехитрых подсчетов можно сделать вывод, что на 1 метр потери составят 1,73 градуса.
  3. Так, на выходе из ствола длиной в 3 метра температура газов будет равна 144,8 градуса (150-(1.73∙3)).
  4. Нормальную эксплуатацию трубы вполне может обеспечить тот напор газов, который будет равен 1,34 Па.

Таким образом, можно сделать вывод, что рассчитать параметры дымоходной трубы, предназначенной для частного дома, не так уж и сложно. Для этого достаточно лишь четко следовать всем инструкциям, соблюдать все требования, прописанные в паспорте оборудования и инструкции по его эксплуатации, а также детально изучить материал по этой теме с приложенными фото, который без проблем можно отыскать на этом сайте.
