Проходной элемент для металлочерепицы

Когда в жилом доме предстоит установка камина или печи, прежде всего, следует задуматься о создании дымохода. Обустройство прохождения трубы через металлочерепичную крышу имеет свои нюансы.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы, обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

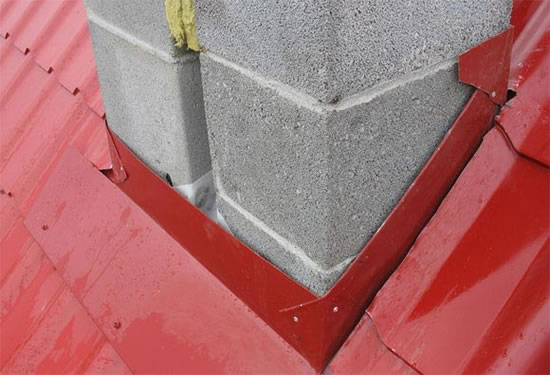

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

• маркер;
• молоток;
• плоскогубцы;
• металлическая длинная линейка;
• болгарка с 2-миллиметровым диском.

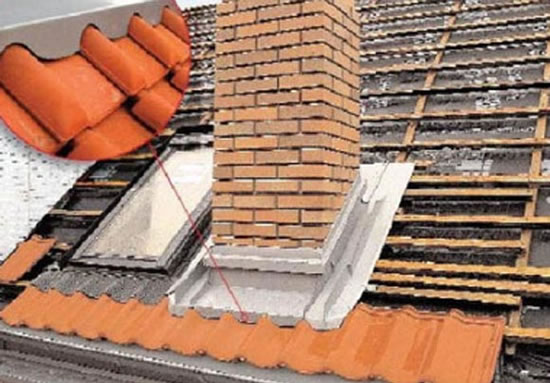

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

• к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы);
• используя металлическую линейку, метку переносят на другие стороны дымохода;
• с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
• рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
• канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы, закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
• затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
• после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Прохождение металлочерепицы железным дымоходом

Вышеописанный проход дымохода через металлочерепицу описан для труб, выполненных из кирпича, имеющих прямоугольное сечение. Но часто этот элемент производят из металла, и он имеет круглую форму. На сегодняшний день данная проблема успешно решена компаниями-производителями материалов, предназначенных для обустройства кровли.

Они реализуют в торговой сети готовое изделие - проход через кровлю из металлочерепицы для дымохода. Он представляет собой изготовленное из плоского листа стали основание и колпак на трубу дымохода, герметично соединенный с ним. Внутри данного колпака будет располагаться труба.

Фартук, изготовленный самостоятельно из планок примыкания или промышленного производства, надежно, но не жестко закрепляют на конструкции кровли. Специалисты объясняют такую особенность монтажа тем, что в результате возможного температурного сжатия или расширения трубы конструкция узла прохода через кровлю может получить повреждения.

Чтобы избежать проблем, специалисты рекомендуют в месте стыка трубы и фартука надевать хомут (юбку) и крепить его эластичной прокладкой, устойчивой к изменениям температуры. Полученная конструкция будет одновременно и герметичной, и нежесткой и в случае изменения линейных размеров составляющих ее элементов не подвергнется разрушительным процессам.

Место, где труба на крыше из металлочерепицы примыкает к кровельному материалу, относится к самым уязвимым участкам крыши и поэтому требует особого внимания.
