Профнастил - технические характеристики

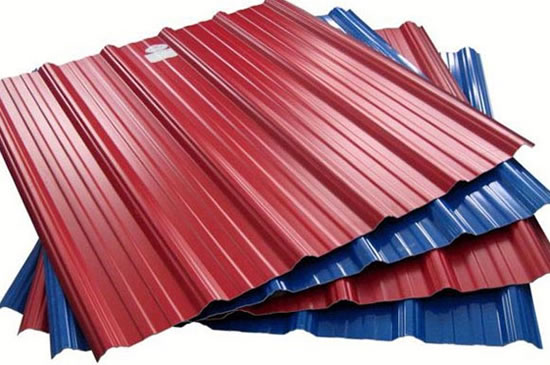

На рынке кровельных материалов на протяжении длительного периода одним из лидеров является профилированный лист, имеющий много разновидностей и цветовых решений (см фото). Чтобы выбрать конкретную марку, прежде всего, надо разобраться, какие имеет профнастил технические характеристики, чем отдельные его модификации отличаются от всей продукции.

Нормативная документация на профлист

Профнастил должен соответствовать основным техническим условиям, прописанным ГОСТом под номером 24045-2010. Согласно этой нормативной документации, производителям в вопросе выбора сырья предоставляется достаточный простор. Нет там суровых ограничений относительно геометрии выпускаемых материалов, изготовителям позволяется в рамках определенных параметров разрабатывать, внедрять и применять собственные ТУ (технические условия).

Классификация профнастила

Как прописано в ГОСТе, профлист классифицируют по ряду показателей: по назначению; по наличию полимерного покрытия и по его виду; по материалу изготовления профнастила, а конкретно по марке, которую имеет стальной профилированный лист.

Этот материал предназначаться может:

• для создания перекрытий;
• для укладки кровельных покрытий;
• для ограждений, заборов, калиток.

В технических условиях к своей продукции, согласно вышеназванному документу, производитель обязан указать: параметры сечения профиля, массу одного «квадрата» площади листа и сопротивление различным нагрузкам.

Покрытие профлиста может иметь следующие защитные слои:

• оцинковку;
• полимерный слой;
• слой лака.

Нужно иметь в виду, что слои лака и полимерного покрытия наносят как с одной стороны листа, так и с обеих.

Размеры профнастила

Расчет необходимого количества материала невозможно произвести, если нет данных относительно размера профлиста.

Длина, согласно ГОСТу может быть:

• для настилов – от 3-х метров при шаге 0,25 метра;
• для ограждений – от 2,4 метра с шагом 0,3 метра.

Для обоих видов максимальная длина не превышает 12 метров. Но в нормативной документации имеется оговорка, что этот параметр может быть любым при условии согласования размера между производителем и потребителем.

Ширина листа профнастила зависит от продольного профиля, его формы и величины, так как всю данную продукцию изготавливают из одного вида сырья - стальной оцинкованной полосы, имеющей ширину 1250 миллиметров. Производители получают ее в рулонах, и поэтому длина зависит исключительно от особенностей технологического процесса на предприятии.

Прочность профлиста

То, какие имеет профнастил технические характеристики, во многом зависит от прочности на изгиб. Обеспечить повышенную надежность материала позволяет большая глубина профиля, сжимающая ширину листа. Одновременно на прочность на изгиб влияет толщина исходной стальной полосы, а она находится в пределе от 0,5 до 1 миллиметра.

На несущую способность вид защитного покрытия не влияет, а на точность геометрии воздействует сильно. Профнастил производят на специальном прокатном оборудовании: там ему придается определенная конфигурация и выполняется порезка листов. Качество выпускаемой продукции зависит от многих факторов, среди которых: состояние прокатных роликов, степень автоматизации производственных процессов, квалификации персонала и т.д.

Например, из одного и того же исходного сырья на разном оборудовании получают лист равнозначного профиля, только в одном случае его углы могут иметь четкую форму, а в другом – они бывают размыты. Такой сглаженный рельеф считается большим недостатком профнастила, поскольку имеется большая вероятность того, что под влиянием нагрузок лист, установленный на кровле, может расползтись. Прочность профлиста будет потеряна, и результатом его деформации станут протечки кровли, а если на прокатной линии установлены некачественные гильотины, то они при порезке передавят капиллярные канавки и при монтаже не удастся обеспечить плотное прилегание кровельного материала по вертикали ската.

Относительно показателей прочности профнастила он бывает:

• несущим;
• стеновым (фасадным);
• кровельным.

Если кровельный профлист в ряде случаев разрешается применять не только для создания крыш, но и для других целей, то несущий и стеновой нет. Несущий материал используют только при обустройстве перекрытий и в качестве несъемной опалубки, включая горизонтальные конструкции. Профиль данного вида профнастила имеет высоту более 44 миллиметров, при этом, чтобы при заливке обеспечить прочное сцепление с бетоном его края гофрируют. Несущий профлист аналогично хорошо будет удерживать и лед и снег.

Фасадный тип данного кровельного материала имеет гораздо меньшую прочность, поэтому его нельзя использовать для перекрытия кровли. Так же на нем нет капиллярной канавки со специальным сечением, обеспечивающей эффективное отведение воды с крыши.

При обустройстве кровли нельзя забывать о том, что нужен надежный крепеж для профнастила, иначе проблем не избежать.

Расчет покрытия кровли из профнастила

Прочность кровельного покрытия, а соответственно, срок службы профнастила зависят от следующих факторов:

• толщины материал;
• шага обрешетки;
• высоты профиля (она может составлять 35-44 миллиметра).

Произвести расчеты профнастила несложно, если иметь, хоть малейшее представление о том, как это делается, поскольку все прочностные характеристики есть в технической документации, которую производитель прикладывает к выпускаемой продукции. При этом допустимая нагрузка для разного шага обрешетки под профнастил вычисляется согласно специальным таблицам. Выбирать прочный материал помогает верное определение шага между опорными брусьями, когда создается каркас под профнастил.

Также для проведения подсчетов предназначается программа «Профлист», благодаря которой можно рассчитать профнастил относительно прочностных характеристик и устойчивости стенок гофра. В основе программного продукта заложен раздел 25 пособия, прилагаемого к СНиПу II-23-8 под названием «Стальные конструкции».

В обязательном порядке надо учитывать факторы, оказывающие влияние на долговечность и функциональность покрытия, такие как:

• ветровая нагрузка;
• атмосферные осадки в конкретном регионе;
• солнечная радиация;
• перепады температур;
• химические выбросы;
• влажность воздуха внутри здания и снаружи.

Порядок расчета длины листа

При проведении вычислений учитывают два основных момента. Первый из них заключается в том, что специалисты рекомендуют выбирать лист такой длины, чтобы нахлест профнастила не надо было выполнять, он должен укладываться без стыков от конька до свеса. Такой совет вполне объясним: чем меньше будет мест соединений, тем вероятность, что возникнут протечки, становится меньше.

Но с другой стороны, когда скат длинный, на нем выполнять кровельную работу будет сложно, поскольку повышается склонность материала к деформациям в результате перегибов во время переноски листов. Кроме этого, выполнять крепеж профнастила при такой длине гораздо труднее. Исходя из вышесказанного, следует отметить, что не более 6 метров – такой считается оптимальная длина профлиста.

Когда лист металлопроката перекрывает полностью скат, то в этом случае выполнять вычисления нет необходимости.

В противном случае для нескольких вертикальных расчетов применяют формулу: N= (A+B)/D, где

• N означает количество листов профнастила;
• А – длину ската;
• В – протяженность выступа за обрез карниза (это примерно 5 сантиметров);
• D – длину листа.

Затем к полученному значению надо добавить результат расчета по формуле: N1= N + Nх C/D, где буква С – это размер нахлеста, который у разных производителей отличается, но находится в пределе от 15 до 20 сантиметров. Например, длина ската составляет 7 метров, а длина выбранного профлиста – 4,5 метра, тогда N = (7000 + 50)/4500 = 1,57, а с округлением до целых значений получается 2 листа. По вертикали на два листа будет приходиться один нахлест, отсюда N1=2+ 2х200/4500 = 0,1. За счет того, что при округлении до 2-х имелся запас, общее количество листов на один скат не изменится и будет равно двум. Когда без нахлеста не обойтись, нельзя забывать о необходимости использовать герметик для профнастила.

Порядок расчета ширины листа

Произвести такой подсчет несложно: протяженность ската по горизонтали надо разделить на рабочую ширину профлиста (в полную ширину листа входит размер нахлеста соседних листов кровельного материала) и добавить на карнизные выступы 50 миллиметров. Для кровель, имеющих несколько скатов, каждый из них рассчитывают отдельно.

Нередко при проведении подсчетов допускают следующую ошибку: остаток листов после резки при обустройстве коньков и ендовых учитывают для использования на других местах поверхности крыши. Но, несмотря на то, что профлист не является ориентированным относительно горизонтали – его укладывают и справа налево и наоборот – направление расположения листов на скате может быть только в одну сторону. Это объясняется тем, что на разных краях полки замка имеют различную ширину, а отличие составляет не меньше 2-х миллиметров. Поэтому остатки листов использовать удается только на скатах, имеющих противоположное направление укладки. Количество необходимого профнастила округляют в большую сторону до целого числа.

Комплектующие изделия для кровли из профлиста

Кроме профнастила, надо смонтировать: коньковую, карнизную, торцевую и разжелобную планки; ендовы; фартук для дымоходов и планку примыкания. Потребуется рассчитать количество крепежных элементов из расчета 5-8 саморезов на один лист. При монтаже воздуховодов круглого сечения используют v образный крепеж для профнастила. Необходима также будет уплотнительная лента. Накрыть крышу несложно, но для обеспечения ее надежности нужна гидроизоляция и пароизоляция под профнастил. Об утеплителе тоже не следует забывать.
