Обустройство и монтаж стропильной системы крыши

Монтаж стропил крыши вполне возможно сделать самостоятельно. Но не стоит забывать, что от стропильной системы зависит не только внешний вид здания, но и надежность крыши. Чтобы правильно ее смонтировать, необходимо знать, из чего она делается и как устанавливать данные элементы. Увидеть стропильную систему можно на фото.

ремонт стропильной системы

Мауэрлат

Мауэрлат это основание для монтажа стропил, позволяющее распределить нагрузку, приходящуюся на стропильную систему и стены строения, равномерно. В качестве опоры используют бревно или брус из лиственной древесины сечением 100х150 миллиметров, отесанный снизу и сверху. Его обязательно обрабатывают антисептиком и потом закрепляют по периметру наружных стен здания. С помощью мауэрлата можно придать всей конструкции жесткость, не затрачивая огромного количества материала. Можно встретить и крыши, при создании которых он не использовался, но они не обладают достаточной жесткостью.

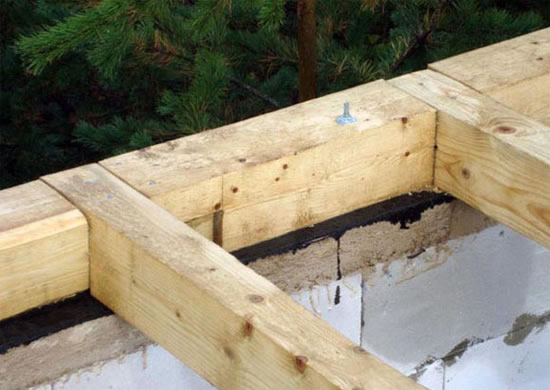

Создание стропильной системы начинается с установки мауэрлата. Сначала выполняют гидроизоляцию стен при помощи рубероида или другого предназначенного для этих целей материала. Обычно гидроизоляцию делают в два слоя. После этого крепят брус, раскладывая его от одного фронтона к другому, по всей длине. После укладки проверяют горизонтальность с помощью уровня, и равномерно отмеряют шаг между брусьями. Установленный мауэрлат закрепляют анкерными болтами. Крепление осуществляют во время заливки пояса, просверливая в брусе отверстия. Потом приваривают перемычку из шайбы (ее достаточно просто прикрутить) или куска арматуры.

Для более простого крепежа мауэрлата можно использовать подставки – в качестве них могут служить обычные дощечки, которые вынимают после насадки болтов. Схема монтажа стропильной системы поможет правильно собрать конструкцию.

монтаж стропильной системы четырехскатной крыши

Укладку мауэрлата производят с небольшим отступом от стен на армированный пояс, на который брус будет прикрепляться анкерными болтами. Чтобы крепежные элементы «сели» ровно, перед заливкой пояса рекомендуется взять ровную длинную доску, приложить ее к болтам и выровнять их по вертикали. Процесс выравнивания осуществляют строительным угольником.

Из чего состоят стропила

Стропильные конструкции для различных видов кровли отличаются друг от друга. Так, монтаж стропильной системы односкатной крыши очень прост, ее используют в основном для хозяйственных строений. Для жилых домов обычно делают двухскатную кровлю. Построить стропильную систему без передвижных лесов практически невозможно, особенно в том случае, если дом имеет два или более этажей.

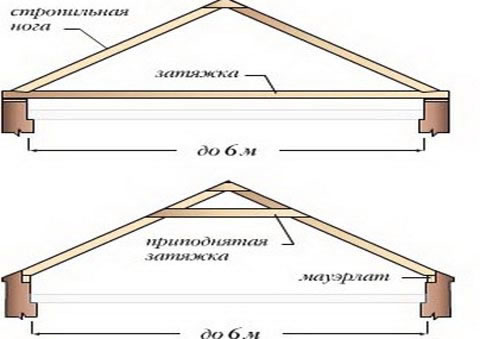

Существует два вида стропил: наслонные и висячие. Наслонные элементы требуют наличия внутренней несущей стены. Если же ее нет, и стропила могут опираться на наружные стены, используют висячий тип.

Стропильная конструкция состоит из ряда элементов:

  • стропил, выполняющих несущую и поддерживающую функцию;
  • стропильных ног – балок, образующих скат кровли;
  • воздушных связей или затяжек – брусьев, связывающих стропильные ноги.

монтаж стропильной системы наглядное пособие

Для свеса рекомендуется использовать дополнительные («наращенные») стропила, с помощью которых можно создать защиту стен от водостоков. Для их изготовления используют брусья сечением 50х200 миллиметров. Но данное значение изменяется в зависимости от климата региона. Обычно сечение бруса рассчитывают исходя из вида и веса кровельного материала, шага установки стропил, количества снега и силы ветра.

Обустройство стропильной конструкции

Создание стропильной системы не отличается сложностью, но необходимо точно соблюдать все расчеты. Монтаж стропильной системы двускатной крыши производится следующим образом.

На крышу сначала поднимают два бруса, используя строительные леса. Концы стропильных ног подрезают таким образом, чтобы придать стропилам на мауэрлате устойчивость. Лучше сразу пометить все стропильные ноги, чтобы после не перепутать их месторасположение.

По завершению установки стропильной системы закрепляют нижние концы. Вверху, в месте стыков стропильных ног, под определенным углом делают надрез, чтобы соединить стропила друг с другом. В результате полученного нахлеста стропильные ноги должны образовать по вертикали единую плоскость. Стропила скрепляют гвоздями.

схема монтажа стропильной системы

Для того, чтобы получить правильный и точный надрез, стропильные ноги приставляют друг к другу и намечают линии надрезов. Брусья после разметки выпиливают на половину толщины.

Так как трафарет уже готов, оставшиеся пары стропил можно собрать на земле. Когда пары стропильных ног будут подготовлены, их устанавливают с обоих фронтонов. Стропила прикрепляют к мауэрлату с помощью гвоздей. Если не совсем ясно, как осуществить монтаж стропильной системы - наглядное пособие в этом поможет.

Чтобы стропильные ноги получились ровными, и стропильная система была установлена точно по горизонтальной линии, между первоначально установленной парой элементов натягивают шнур, который будет служить для контроля уровня, и станет ориентиром для правильной установки системы. Иногда возникает необходимость в регулировании высоты стропильных пар – с этой целью под стропила подкладывают небольшие кусочки дерева нужной высоты.

Чаще всего шаг между стропилами делают равным 70 сантиметрам – это расстояние удобно размечать на мауэрлате. Чтобы было легко контролировать промежутки, рекомендуется взять дощечку и сделать на ней разметку, а потом прибить ее к верхним частям левой и правой стропильных ног.

Если шаг между стропилами больший, то стропильную систему необходимо дополнительно укрепить затяжками – горизонтальными брусьями. В данном случае пары стропил соединяют в области конька горизонтальной доской – в результате образуется коньковый узел.

Монтаж стропильной системы четырехскатной крыши более сложен, и без определенного опыта с ней справиться практически невозможно. Поэтому строительство кровли такой конструкции лучше доверить специалистам.

Затяжку можно сделать из нескольких досок, соединенных друг с другом. Их обрезают до требуемой длины и скрепляют со стропилами с помощью гаек, гвоздей, шпилек. Расстояние между затяжками должно быть равно шагу между стропильными ногами. Чтобы затяжка не прогнулась под собственным весом, ее соединяют с коньком.

монтаж стропил крыши

Таким образом, технология монтажа стропильной системы достаточно проста для того, чтобы с работой можно было справиться самостоятельно, но помощь второго человека не помешает.

Как прикрепить стропила

Очень важно создать карнизные свесы – они необходимы для отвода стекающих с крыши сточных вод. Если стропила имеют недостаточную длину для создания свесов, то их наращивают с помощью доски-«кобылки». Длина ее должна быть более 40 сантиметров, самый оптимальный вариант – 60 сантиметров. Ширина доски может быть меньше ширины стропил.

«Кобылку» крепят гвоздями к стропилам с сохранением небольшого просвета, который затем заполняют прокладкой-вкладышем. После создания карнизных свесов эти элементы конструкции уже окончательно прикрепляют к мауэрлату. С этой целью берут металлическую полосу и оборачивают ее вокруг стропильной ноги справа и слева. Полосу желательно закреплять шурупами или гвоздями с внутренней поверхности стен, на глубину до 30 сантиметров. Это послужит защитой кровельного материала в случае сильного ветра. Если плохо закрепить конструкцию, при сильном ветре крыша может повредиться, и потребуется ремонт стропильной системы. Поэтому лучше сразу сделать все правильно и надежно, и долгие годы не волноваться о состоянии кровли.

Вместо металлической полосы используют также более дешевую стальную проволоку, которая крепится аналогичным способом, что и полоса, ее толщина должна превышать 6 миллиметров.

В создании стропильной конструкции нет ничего особо сложного, главное – в точности следовать инструкции, и тщательно выполнять все расчеты. Только правильно созданная система будет надежной. Разумеется, ремонт стропил когда-нибудь все равно понадобится, но слабая конструкция развалится уже через год-два, а сделанная по всем правилам будет служить более десятка лет. Поэтому не стоит торопиться, стремясь сделать крышу как можно скорее. Немалую роль играет и качество используемых материалов.
