Монтаж кровельных сэндвич панелей - технология

Сегодня для возведения кровли все чаще применяются специальные панели с наполнителями, которые несут в себе сразу несколько важных функций: пирог кровли, сконструированный в одной панели.

Монтаж кровельных сэндвич панелей технология не является очень сложной. Здесь можно осуществлять подгонку по месту, что обеспечивает вполне достаточную для возведения крыши со сложной конфигурацией гибкость.

Мероприятия по подготовке к монтажу

Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.

Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:

• проверка главных размеров крыши и ее уклона;
• контроль над правильной расстановкой ригелей и столбов согласно требованиям таблиц статистической нагрузки;
• проверка плоскостей прогонов на точность;
• проверка ригелей и столбов в стенах на перпендикулярность;
• проверка законченности цокольных и гидроизоляционных работ;
• проверка наличия необходимого для монтажа панелей инструмента.

Соблюдение всех этих мер обеспечит легкий монтаж и сможет гарантировать надежное крепление кровельных сэндвич панелей.

Монтаж кровли из сэндвич панелей нужно начинать лишь после того, как окончены все сварочные работы. Это позволит избежать каких-либо внешних повреждений кровельного покрытия.

Технология подгонки профилей и панелей

Крышные сэндвич панели, как и любые другие элементы кровли, обязательно рано или поздно придется подгонять. Для этого рекомендуется применять пилы, имеющие мелкие зубы, а болгарки или инструменты с абразивными поверхностями использовать не стоит, так как особое антикоррозионное покрытие панелей может быть повреждено от перегрева.

Применять дисковые пилы можно на стационарном станке, оснащенном системой точной отрезки. Стружка после отрезания должна быть сразу же удалена, поскольку это поможет защитить панельную поверхность от повреждений. В том случае, если поперечное сечение уменьшается от вырезок, то нужно выполнить упрочнение. Для резки жестяных профилей применяются ножницы по металлу.

Чтобы поверхность лучше сохранилась, рекомендуется подкладывать войлок или схожий по структуре материал. Резать панели на каких быт о ни было возвышениях (крыша, леса, механические леса) не стоит, поскольку это довольно опасно. Защитную пленку лучше всего будет снять с материала непосредственно перед началом монтажа.

Крепление сэндвич панелей

Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.

Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.

По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.

Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.

Применять их нужно в том случае, если:

• влажность внутри здания слишком большая;
• здание имеет химически агрессивную среду;
• содержимое здание должно быть тщательно защищено.

Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.

Цветовые оттенки

Технология монтажа кровельных сэндвич панелей предусматривает применение длинных деталей. Согласно нормам производства некоторое изменение цвета может иметь место вдоль длины изделия.

Поэтому укладывать панели нужно исключительно по их расположению в пачке, постоянно сверяясь с номером цвета. Наиболее строго это правило должно соблюдаться при работе с панелями цвета «металлик».

Лучше всего при укладке панелей по цвету будет отойти на некоторое расстояние, примерно на 50 метров. Такой визуальный контроль поможет обеспечивать правильную укладку панелей по цвету.

Кровельный уклон

При монтаже сэндвич панелей для кровли допускаться может следующий минимальный уклон крыши:

• более 5%, если на скате крыше имеется одна панель, а световые люки и кусочки отсутствуют;
• более 7%, если на крыше есть соединения по склону или имеются световые люки.

Также не стоит пренебрегать и информацией о допустимых нагрузках на кровельные опоры.

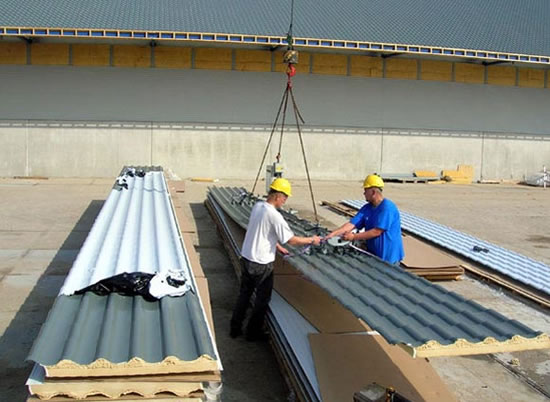

Технология подъема и монтажа сэндвич панелей

При укладке панелей больших размеров не обойтись без применения подъемного крана.

Осуществлять их подъем необходимо, соблюдая ряд четких требований:

• за один раз нужно поднимать не больше одной панели;
• для того чтобы захватить сэндвич панели навесные, нужно применять столярные струбцины, имеющие резиновые или войлочные прокладки, иначе поверхность материала может быть испорчена;
• укладывая панель длиной более 8 метров, нужно использовать балку-траверсу, имеющую длину около 8 метров;
• подвешивать панель к балке нужно через каждые 3 – 4 метра;
• важно принимать во внимание наклонный угол кровли для того, чтобы при опускании не нанести ущерб краям панелей;
• перед непосредственно процессом укладки с внутренней стороны панели необходимо снять защитную пленку;
• обувь работников должна иметь мягкую подошву для недопущения повреждения панельного покрытия;
• каждый из элементов должен вплотную прилегать к предыдущему, так, чтобы выступ на одной панели попадал во впадину другой;
• на внутренний слой панелей, имеющих наполнитель из пенополистирола или минеральной ваты, наносится уплотняющий слой для обеспечения защиты от воды. Силикон с кислой реакцией в данном случае использовать не стоит.

Важно помнить, что наиболее точный продольный монтаж гарантирует хорошую работу герметизирующих прокладок.

Шуруповерты для крепления сэндвич панелей

Устанавливая длинные соединители, нелишним будет применять шуруповерты, на которых имеются специальные головки для установки и регулирования глубины болтовой головки.

Наиболее подходящие технические характеристики шуруповертов:

• обороты равны 1500 – 2000 об./мин;
• мощность равна 600 – 750 Вт;
• вращательный момент равен 600 – 700 Н см.

Монтаж сэндвич панелей

Алгоритм монтажа является следующим:

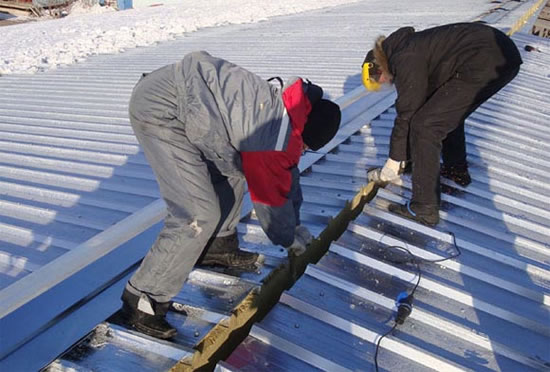

1. Начинается крепление козырька к сэндвич панели путем фиксации одного соединителя к прогону, который находится под кровельным коньком. Далее панели закрепляются ко всем прогонам за исключением конькового.
2. Панели, расположенные по краям крыши, закрепляются к опорному прогону при помощи трех саморезов. В верхушки панельных трапеций ввинчиваются соединители. Ввинчивать их в те промежутки, которые выступают, нельзя.
3. При помощи двух саморезов к опорным прогонам крепятся все оставшиеся панели.
4. Саморезы-соединители для панелей холодного и горячего прокатов применяются разные.
5. Для того чтобы герметизировать панели в местах их стыков, необходимо пользоваться саморезами третьего типа, которые имеют шаг 400 миллиметров. Закручивать их можно стандартными шуруповертами, не имеющими насадок.
6. Количество всех креплений конструкции должно зависеть от расчетов нагрузки, осуществляемой ветром и весом материала.

Устройство конька

1. После завершения монтажа панелей устраивается внутренняя коньковая планка.
2. Межпанельное пространство заполняется монтажной пеной.
3. После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.
4. Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.
5. Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.
6. Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.
7. При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

Так, монтаж кровельных сэндвич панелей инструкция по установке с детальными фото можно при желании легко найти на нашем сайте.
