Кровля из мягкой черепицы - устройство

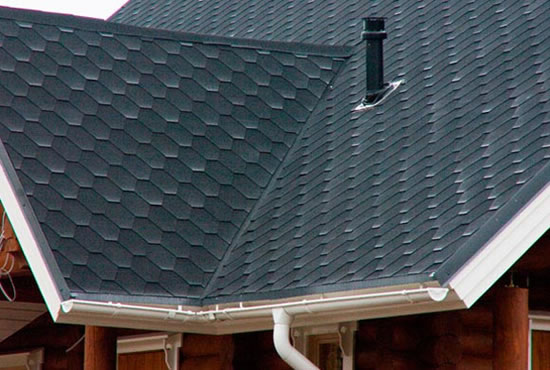

Гибкая мягкая битумная черепица применяется в тех случаях, когда скаты крыши имеют уклон 1 к 5 (более 12 градусов). Кровля из мягкой черепицы отличается своей привлекательностью и простотой монтажа. Ее можно применять даже на относительно сложных формах крыш. Лучшим временем для монтажа такой кровли является весенне-летний период. Связано это с тем, что для достижения герметичности слоя кровли она должна склеится под действием горячих солнечных лучей. Плитки черепицы надежно соединяются друг с другом и с основанием. Таким образом достигаются высокие гидроизоляционные свойства полученной кровли. Основные минусы мягкой кровли — относительная недолговечность, зависимость качества от правильно выполненной технологии укладки. В данной статье мы не будем сравнивать какая мягкая кровля лучше, а просто расскажем о технологии монтажа битумной черепицы.

Подготовка основания

Конструкция кровли из мягкой черепицы начинается с правильно подготовленного основания. Мягкую черепицу как правило укладывают на сплошную обрешетку, которая обеспечивает возможность закрепления элементов кровли гвоздями. Для создания обрешетки может использоваться ориентированно-стружечная плита (OSB), влагостойкая фанера или обрезная доска. Независимо от выбранного материала, он должен быть хорошо просушен (допустимая влажность — не более 1/5 массы сухого веса). Стыки досок располагают непосредственно над опорами, при этом длина одной доски должна полностью перекрывать 2 пролета между стропилами.

Также важно учесть расширение древесины под действием факторов окружающей среды. Для того, чтобы при увеличении своих размеров доски не начали деформироваться, между ними оставляют зазор в 2-5 мм. Это позволяет сохранить прочность основания и не потерять его ровность.

Выбор материала основания зависит от ответа на вопрос какая мягкая черепица лучше и, соответственно, от выбранного типа черепицы.

Устройство вентиляции

Вентиляционный зазор отвечает за своевременный отвод паров и конденсата с подкровельного пространства. Поэтому промежуток между гидроизоляцией и кровлей должен быть не менее 5 см. Вытяжное отверстие обычно располагают как можно выше, при этом приток воздуха должен обеспечиваться другим отверстием, расположенным как можно ниже. Как правило воздух попадает под кровлю в месте примыкания карниза и поднимается под всей плоскостью материала вплоть до конька.

Вентиляция выполняет следующие функции:

• отвод конденсата от слоя утеплителя, кровельного материала и обрешетки;
• снижение вероятности обледенения и образования сосулек;
• снижение температуры воздуха чердачного помещения в летний период.

При правильном выполнении системы вентиляции, мягкая кровля финская черепица выполняет свои функции гораздо дольше.

Установка слоя подкладки

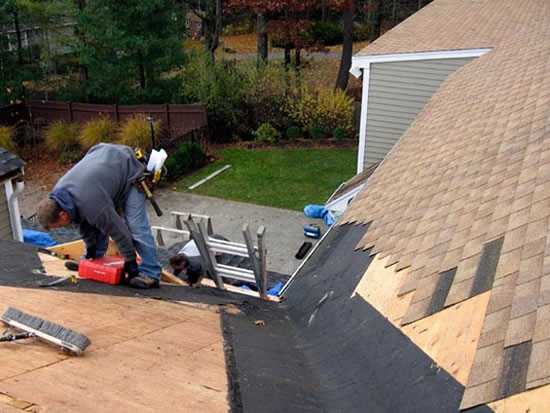

Подкладочный слой — это рулонный изоляционный материал, который размещают по всей поверхности кровли для дополнительной защиты конструкции. Его монтируют параллельно карнизу снизу вверх. Нахлест между соседними рулонами делают не меньше 10 см. Фиксируют подкладочный слой оцинкованными гвоздями с шагом в 20 см. Швы дополнительно герметизируют специальным клеем.

Если крыша имеет уклон скатов более 18 градусов, то подкладочный слой можно укладывать только на коньках, торцевых частях, карнизных свесах и ендовах. Также слоем подкладки оборачивают различные проходные элементы — смотровые окна, вентиляционные трубы и т. д. В зависимости от используемой системы водостока и метода ее крепления, может понадобиться установка кронштейнов для монтажа слоя подкладки.

Установка дополнительных элементов

Перечислим правила установки фронтонных и карнизных планок, ендового ковра:

• Для защиты обрешетки от дождевой воды, на карнизах поверх подкладочного слоя необходимо смонтировать капельники (карнизные планки из металла). Нахлест элементов при этом составляет 2 см и более. Планки прибивают к обрешетке зигзагообразно с интервалом в 10 см.
• Не менее важно защитить края обрешетки на торцах крыши. Здесь также монтирую капельники — фронтовые планки, метод крепления которых не отличается от предыдущего.




• Для большей защищенности от проникновения воды, в ендовах укладывают специальный ковер. Его кладут поверх подкладочного слоя. При этом цвет подбирают в соответствии с основным тоном черепицы.

Установка карнизной и рядовой черепицы

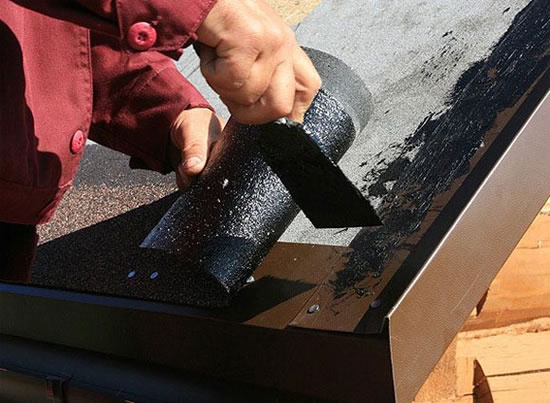

Кровля из мягкой черепицы начинается с укладки карнизного ряда. Для этого, с каждой черепицы снимают защитный слой на тыльной стороне. Каждый элемент кладут в стык с предыдущим, при этом от места перегиба карниза необходимо отступить на 1-2 см. Лучшая мягкая черепица фиксируется гвоздями, которые прибивают в местах перфорации. При этом места крепежей позже будут перекрыты черепицей.

Рядовую черепицу начинают укладывать от центра карниза, двигаясь в сторону торцевых элементов крыши. Если уклон скатов кровли находится в пределах 12-45 градусов, то каждая черепица фиксируется 4-мя гвоздями, при большем уклоне необходимо использовать еще два дополнительных гвоздя на каждый элемент.

Технологию укладки крови из битумной черепицы можно описать следующими шагами:

• первый ряд черепицы кладут так, чтобы нижняя кромка ряда располагалась немного выше нижнего торца карнизного ряда, но не больше чем на 1 см. Лепестки каждого элемента при этом прикроют места фиксации гвоздями предыдущего ряда;
• последующие ряды кладут так, чтобы лепестки на том же уровне или немного выше что и вырезы плиток нижнего ряда;
• на торцах крыши черепицу необходимо обрезать по краю, а для дополнительной герметизации ее проклеивают полосой клея в 10 см;
• в ендовах черепицу обрезают так, чтобы на дне ендовы остались открытые полосы шириной 15 см;
• для проклеивания краев черепицы используется герметизирующий клей К-36. При этом полоса проклеивания должна составлять не менее 10 см;
• для того, чтобы не повредить нижний слой ковра кровли во время обрезания черепицы, под нее кладут лист фанеры.

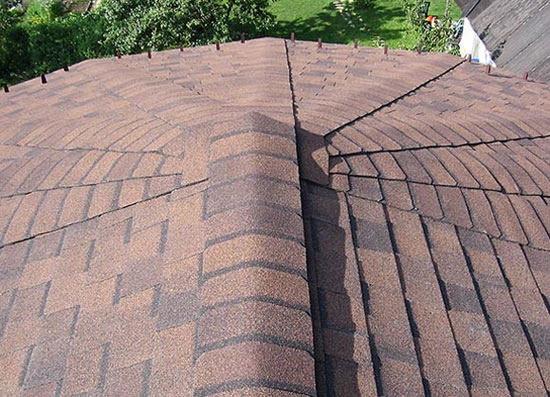

Установка черепицы на коньках

Черепицу для укладки на конек необходимо разрезать на три равные части по местам перфорации.

Установку конькового ряда производят следующим образом:

• с черепицы снимают защитную пленку;
• элементы кладут перпендикулярно коньку;

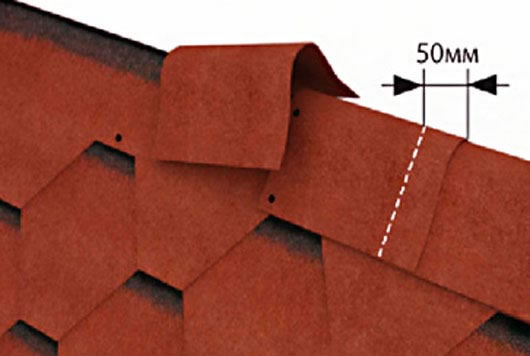

• гонт прибивают 4-мя гвоздями так, чтобы мягкая черепица размеры нахлеста имела не менее 5 см.

Установка гибкой черепицы в примыканиях

Черепицу, примыкающую к вертикальным элементам, обязательно укрывают защитным кожухом. Проходы через кровлю выполняют с применением резиновых уплотнителей. Дымоотводные трубы обязательно изолируют теплостойким материалом.

Установка черепицы в местах вертикальных проходов требует монтажа вертикального элемента по периметру прохода. Затем в этом месте монтируют подкладочный ковер. Все нахлесты обязательно проклеивают герметизирующим клеем. После этого черепицу заводят на вертикальную поверхность, к которой ее необходимо приклеить. Подкладочный ковер фиксируют таким образом, чтобы он выступал на вертикальный элемент не более чем не 300 мм, а на скат кровли - не более 200 мм. Место примыкания накрывают металлическим фартуком, который фиксируют гвоздями или шурупами. В конце важно не забыть покрыть швы герметиком, устойчивым к воздействию атмосферных явлений.

Если выполнить все операции правильно, то можно забыть о том, что имеет кровля мягкая минусы.

Герметизирующий клей К-36

Такой клей используют для герметизации следующих узлов:

• мест примыкания кровельных элементов к вертикальным проходам;
• нахлестов рядовой черепицы на ендовый ковер;
• нахлестов подкладочного слоя.

В зависимости от места нанесения, расход клея составляет 100-700 мл на один погонный метр.

Клей наносят в соответствии со следующими правилами:

• место нанесения необходимо очистить от грязи, масла и различных сыпучих материалов;
• на пористые и пыльные основы сперва наносят битумный раствор;
• клей наносят на поверхность шпателем. При этом толщина слоя составляет 0,5-1 мм;
• ширину проклейки выбирают согласно инструкции;
• при оклеивании мест примыкания к стенам или трубам, клей необходимо нанести по всей пощади соприкосновения;
• швы кирпичной кладки затирают раствором по уровень кирпича. В среднем склеивание происходит за 1-3 минуты.

При монтаже кровли в холодный период года необходимо подогреть клей. Также при поклейке на грунтованную поверхность следует проверить, чтобы грунтовка была полностью сухой.

Хранят клей при температуре не более 30 градусов, при этом использовать его можно в температурном диапазоне от +5 до 50 градусов. Полное высыхание клея происходит от одного дня до двух недель (в зависимости от текущей температуры воздуха и толщины нанесенного слоя).
