Конструкция двускатной крыши - устройство

В настоящее время проекты домов с двускатной крышей, как и десять лет назад, пользуются прежней популярностью, поскольку являются оптимальным и относительно недорогим вариантом. Такая кровля имеет несложную конструкцию, на ее возведение требуется небольшое количество стройматериалов, а кроме этого у нее привлекательный вид. Она устойчива к ветровым нагрузкам, поскольку имеет уклон, с нее без проблем стекают дождевые осадки, а это очень важно, когда выбирается тип кровли.

При наличии правильного расчета стропильной конструкции, если есть схема двускатной крыши, ее можно сделать самостоятельно, без привлечения строительной бригады. Очень востребованными считаются проекты, в которых предусмотрено обустройство мансардного помещения под кровлей вместо холодного чердака.

Особенности конструкционного решения

Чтобы своими руками построить крышу, работу необходимо делать поэтапно, в соответствии с технологией:

• нужно соблюдать порядок монтажа несущих конструкций;
• потребуется рассчитать создание обрешетки;
• немаловажным моментом является выбор и укладка кровельного материала.

При наличии мансардного пространства появляется возможность обустроить дополнительную жилую площадь, которую можно использовать в качестве спальни, рабочего кабинета, библиотеки или для других целей. При необходимости иметь еще больше квадратных метров следует выбирать ломаную двускатную кровлю.

Когда строится двускатная кровля конструкция которой не отличается сложностью, как на фото, ее делают из двух скатов, расположенных друг к другу под конкретным углом и имеющих общую линию соприкосновения. Своими другими краями эти две плоскости опираются на несущие стены. В зависимости от проекта двускатная крыша может иметь разные размеры угла наклона скатов, их различную ширину и длину, протяженность свесов.

Чтобы мансардное помещение имело высоту, достаточную для комфортного пребывания в нем, необходимо сделать определенный угол наклона кровли, тогда можно будет даже установить окно и не одно. Наличие окон обеспечит освещение комнаты и придаст ей уютный вид.

Основные виды двускатных крыш

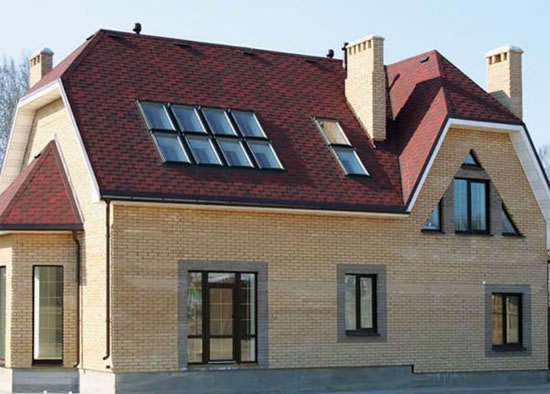

Виды двускатных крыш поражают своим разнообразием, а большой ассортимент кровельных материалов позволяет воплощать оригинальные дизайнерские решения:

• в основе симметричной (стандартной) двускатной кровли лежит равнобедренный треугольник, это самый востребованный среди владельцев недвижимости вид кровли для крыши;
• скаты, которые имеет двускатная разноуровневая крыша, в месте нахождения конька не сходятся, а образуют ломаную структуру и заканчиваются на разной высоте;




• двускатная ломаная кровля позволяет обеспечить на чердаке достаточное для мансардного помещения пространство;
• необычно и эксклюзивно смотрится двускатная несимметричная крыша, но в результате ее устройства площадь чердачного пространства получается весьма скромной;
• двухскатная асимметричная крыша имеет такое же конструкционное решение, но ее конек располагают не по центру кровли, а немного сместив.

Создание крыши нестандартной формы в отличие от симметричной кровли является непростой задачей. Выполнить такую работу могут только мастера своего дела. Стоят подобные крыши дорого, но зато затраченные немалые денежные средства позволяют придать дому непривычный и интересный внешний вид.

Как рассчитать параметры кровли

До того, как строить двускатные крыши частных домов, требуется рассчитать для стропильных ног высоту и длину, а для этого надо знать ширину строящегося здания и угол наклона кровельного ската к горизонту. Чтобы вычислить уклон крыши в процентах, высоту конька делят на половину значения ширины здания и полученный результат умножают на 100. Например: при 4-метровой ширине здания и высоте конька 2,4 метра, уклон составит 2,4: 2х100% = 120%. Таким образом, угол наклона равен 120%.

Имея данные о ширине постройки и величине уклона, определяют высоту для кровельного конька. Ее вычисляют путем деления половины ширины дома на тангенс половины угла наклона: 2:tg (120%:2) = 2:1,73 = 1,2 (метра).

Длину стропильной ноги рассчитывают, поделив ½ ширины здания на синус половины угла наклона: 2:sin (120%:2) = 2:0,87 = 2,3 (метра). Следует не забывать о припуске для козырька, как правило, он составляет примерно 50 сантиметров.

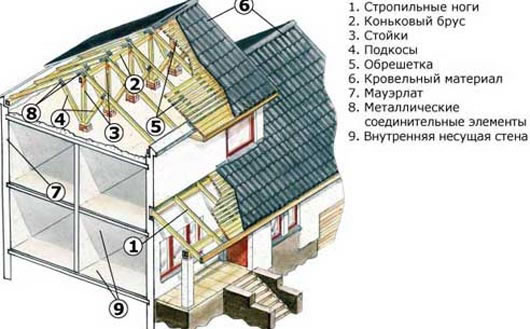

Устройство стропильной системы

Конструкция двускатной крыши предполагает наличие стропильной системы и фронтонов, для их монтажа потребуется приобрести следующие стройматериалы и инструменты:

• обрезная доска сечением 150х50 миллиметров;
• брус деревянный размером 150х150 миллиметров;
• прямые доски для стропил, не имеющие дефектов, размером 40-50 миллиметров;
• крепежные изделия - саморезы, гвозди, шурупы, болты;
• кровельный материал (им может быть металлочерепица, асбестоцементный шифер и т.д. в зависимости от угла наклона);
• металлические накладки;
• ножовка;
• дрель.

Чтобы защитить стены от атмосферных осадков и ветреной погоды, брус для перекрытия монтируют вдоль наружных стен, соблюдая небольшой выпуск, его размер не может быть меньше 40 сантиметров. После этого при помощи гвоздей к перекрытиям крепят обрезную доску, затем устанавливают стойки и выполняют стяжку обвязок сверху. Когда чердачное пространство планируют использовать под жилую мансарду, балки перекрытия делают из деревянного бруса.

Снаружи стойки, как предусматривает конструкция двускатной кровли, обивают горбылем, в середине утепляют и обшивают фанерой. В том случае, когда крышу мансарды устанавливают на деревянное перекрытие, не кладут нижний брус, а стойки закрепляют непосредственно к балкам перекрытия.

На следующем этапе монтируют мауэрлат (так называют нижнюю балку, которая упирается в подстропильную ногу и распределяет нагрузку на стены). Под этот элемент подстилают рубероид, чтобы избежать намокания стены.

Теперь пришло время создания для двухскатной крыши стропильной системы, для которой правильный расчет кровли двухскатной крыши параметров имеет большое значение. Вся конструкция двускатной крыши, ее долговечность и надежность зависят от каркаса крыши, состоящей из таких элементов как стропила.

Фронтоны, которые являются продолжением стены с переходом в треугольник кровли с вершиной в коньке, также требуют установки. Для обвязки используют обрезную доску. Если запроектировано мансардное помещение, тогда для усиления стропильной системы двускатной крыши обвязку выполняют, фиксируя доску (ребром к верху). Для этого ее кладут на балку ребром и вплотную к стропильной конструкции проводят линию, согласно которой разрезают и распиливают. Так получают подпятник со скосом на конце, плотно прилегающий к балке. В место, где пересекаются двое стропил, помещают доску, а излишки отпиливают, благодаря чему обеспечивается прочный крепеж.

При установке стропил их закрепляют вверху при помощи «бабки» - деревянного бруска. Для придания жесткости системе стропила закрепляют металлическими накладками, сделанными из, например, оцинкованного железа. Для окончательного соединения верхних частей стропильной конструкции используют ригель. После того, как произведена проверка правильности установки фронтонов на одном уровне, систему стропил закрепляют при помощи скоб, гвоздей и мягкой проволоки.

Аналогично фронтонам монтируют средние стропила, после установки, чтобы не допустить провисания, их усиливают подкосами, один конец которых должен опираться в стойку мансарды. На втором конце подкоса делают разрез, выпиливают паз и прибивают к середине стропильной ноги гвоздями на глубину 20 сантиметров.

Обрешетка для кровли

Для того, чтобы сделать обрешетку, используют доски толщиной 25 миллиметров и бруски, обработанные антисептическим составом. Частота обрешетки зависит от вида кровельного материала. Например, в качестве обрешетки под мягкую кровлю настилают фанеру. Когда планируют монтаж металлочерепицы или шифера, тогда доски прибивают чаще.

Карниз крепят к обрешетке из реек размером 25х25 миллиметров. Причем обрешетку ставят таким образом, чтобы она выступала на 30-40 сантиметров над фронтоном. Сплошной ее делают около труб, ендов и других элементов.

Когда завершен монтаж стропил, укладывают слой пароизоляции, теплоизоляционный материал помещают вплотную к стропилам и с шагом 50 сантиметров прибивают обрешетку. С внешней стороны стропил крепят слой гидроизоляции, и приступают к созданию кровельного покрытия.

При постройке кровли, даже если это несимметричная двускатная крыша, главное, чтобы она могла выдерживать собственный вес и все приходящиеся на нее нагрузки. Поскольку на ней не задерживаются осадки, ее эксплуатируют длительное время без капремонта.
