Характеристики и конструкция крыш: стропильные системы

Крыша является главным элементов любого дома. Сегодня, например, особенно популярны скатные варианты крыш. Такие крыши, как известно, считаются самыми надежными. Если их правильно устроить, то они прослужат несколько десятков лет.

На сегодняшний день существует множество вариантов типов кровли. Какая будет крыша, зависит от размера и особенностей дома и, конечно, пожеланий хозяев. В любом случае конструкция стропильной системы является самым главным элементом при устройстве крыши. Стропильные конструкции, как показывает практика, могут быть самыми разными.

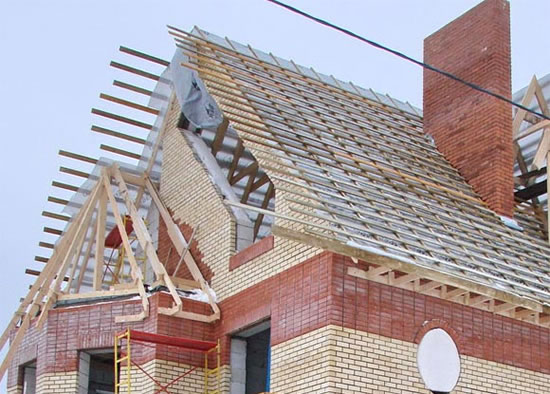

В этой статье мы предлагаем ознакомиться с самыми распространенными вариантами стропильных конструкций, узнать об их особенностях, различиях. На фото, представленных в статье, можно увидеть различные стропильные конструкции скатных крыш.

Конструкция стропильной системы: ее характеристики

Сегодня существуют различные виды стропильных конструкций. В любом случае при устройстве стропил необходимо учитывать особенности конструкции скатной крыши и ее нагрузку, в том числе массу снежной шапки. Конструкция стропил должна быть надежной и выдерживать все нагрузки, в противном случае крыша может разрушиться вместе с постройкой.

Например, конструкция стропильной системы двухскатной крыши подразумевает устройство мансардного этажа. В этом случае мансардная крыша должна выдерживать колоссальные нагрузки. Во-первых, среди нагрузок нужно выделить кровельный материал, конструкции крыши, во-вторых, факторы природного происхождения, например, сильный ветер, осадки в виде снега и т.п. Кроме того, некоторые районы расположены в месте сейсмической активности, что также необходимо учитывать при строительстве дома.

Конструкция стропильной системы четырехскатной крыши сегодня так же актуальна. При ее строительстве нужно помнить, что ее нагрузки будут в разы больше, чем у других типов крыш.

Принято выделять постоянные и временные нагрузки, которые оказываются на деревянные стропильные фермы. К первому типу относится вес крыши, вес конструкций и материалов, которые использовались при ее устройстве. Ко второму типу относятся нагрузки, которые оказываются внешними факторами, например, погодой. Любая крыша должна выдерживать снег, сильный ветер. Кроме того, периодически крыша ремонтируется, поэтому ее конструкция должна выдерживать пребывание на ней людей.

Конструкция стропильной кровли может иметь множество вариантов. Таким образом, для каждой постройки можно подобрать крышу практически любой формы.

Формы скатных крыш

Сегодня самыми надежными и простыми конструкциями считаются односкатные и двухскатные варианты крыш. Хорошо известна крыша и с четырьмя скатами. В этом случае крыша может быть в зависимости от формы устройства четырехскатной крыши вальмовой, полувальмовой и шатровой. Вальмовая крыша имеет форму трапеции, полувальмовая и шатровая крыша имеет форму треугольной формы разного типа.

Шатровый вариант четырехскатной крыши – самая распространенная разновидность. Все скаты имеют треугольную форму, они поднимаются в виде пирамиды к верху, где собираются в одной точке.

Существуют и более сложные формы кровельных конструкций. К ним относятся сводчатые, мансардные, конические, купольные, пирамидальные, ломаные, многощипцовые и другие формы кровель. На выбор формы крыши влияют в первую очередь особенности самой постройки, во-вторых, бюджет семьи. Обычно чем причудливей форма крыши, тем больше денежных средств потребует ее конструкция. На фото представлены разнообразные варианты крыш.

Из чего состоит стропильная конструкция

Монтаж стропильных конструкций требует наличия определенных знаний. Во-первых, застройщик должен знать, что включает в себя стропильная конструкция. Она, как правило, состоит из отдельных элементов, которые имеют свои особенности и правила крепежа. Предлагаем рассмотреть чертеж двухскатной крыши.

В него обязательно должны входить следующие моменты:

1. Мауэрлат является главной составляющей любой кровельной конструкции. Он является фундаментом, основой крыши и опорой будущих стропил. Мауэрлат представляет собой массивные брусья;
2. Несущим кровельным элементом являются стропильные ноги. Обычно их изготавливают из высокопрочного бруса, чтобы 2 скатная крыша была устойчивой;
3. В верхней части крыши обязательно должны быть прогоны, которые крепятся посередине или между концами ног стропил;
4. Затяжка или распорка способна заметно усилить жесткость конструкции, при помощи них соединяются противоположные стороны мауэрлата;
5. Под коньком должна обязательно располагаться стойка, предназначенная для опоры ног стропил. Обычно она перебрасывает их вес на затяжку;
6. Подкосы также необходимы в кровельной конструкции. Они представляют собой наклонные брусья, которые идут от низа стойки до середины ноги стропила. То есть, подкосы подпирают стропильные ноги, равномерно распределяют их вес, усиливают жесткость конструкции. Существуют также продольные подкосы. Они находятся между ногами стропил;
7. Если конструкцию необходимо расположить на двух пролетах, то для этого нужно использовать лежень, который поможет дополнительно укрепить конструкцию;
8. Обрешетка – один из главных и сложных элементов кровельной конструкции. Она состоит из стропильных ног доски или брусьев, на которые обычно укладываются слои защиты, например, материалы тепло-, гидро- и пароизоляции.

Какие бывают кровельные материалы

Кровельная конструкция обычно состоит из досок или брусьев, изготовленных из древесины хвойных пород. Толщина и твердость материала может быть самой разной. Эти показатели отличаются в зависимости от вида скатных крыш, размера постройки и типа стропильной системы.

Во-первых, застройщик должен особое внимание уделить длине стропил и расстоянию между их ногами. Самое оптимальное расстояние – 120 – 180 сантиметров. Сечение бруса может быть 8х10, 9х10 сантиметров.

Стропила могут иметь длину 4 метра. В этом случае шаг должен составлять 100 – 180 сантиметров, а сечение – 8х16 или 9х18 сантиметров.

Самым оптимальным расстоянием для 6-метровых стропил будет 100-140 сантиметров. Сечение бруса должно составлять 8х20 или 10х20 сантиметров.

Стоит отметить, что устройство четырехскатной крыши отличается креплением обрешетки и стропил по всему периметру мауэрлата. В этом случае нужно учитывать размер бруса, который потребуется для двух дополнительных скатов.

Если крыша не очень большая, то нет необходимости использовать подкосы. Что касается стойки, то ее лучше сделать, в этом случае конструкция будет более прочной.

Какой должен быть уклон скатов

Угол наклона играет важную роль в конструкции крыши. Обычно он зависит от типа местности, климатических особенностей региона, количества и типа осадков.

Существуют стандартные параметры, которые нужно придерживаться в любом случае при выборе уклона кровли:

• Оптимальный уклон металлической крыши – 16-60 градусов;
• Для деревянной кровли оптимальный уклон будет не более 18 градусов;
• Если кровельный материал черепица или шифер, то угол наклона составляет 27-45 градусов, очень редко 60 градусов;
• Оптимальный угол наклона крыши из битумных или смоляных материалов должен составлять 5-30 градусов.

Как выбрать тип крыши правильно

Тип кровли зависит только от вкуса хозяина, от его предпочтений. Самое главное, чтобы форма крыши уместно сочеталась с самой постройкой. По мнению экспертов, громоздкие конструкции не всегда гармонируют с постройкой, к тому же, создают дополнительную нагрузку. За советом в этом случае лучше обратиться к профессиональному архитектору.

На фото представлены разновидности крыш. Присмотритесь, наверняка, вам понравится один из вариантов.

Как показывает практика, самым оптимальным вариантом является мансардная крыша, несмотря на то, что ее устройство – одно из самых трудоемких процессов. Зато в доме появится дополнительная площадь. Так, на мансардном этаже можно обустроить функциональную комнату. На мансарде можно сделать практически любую комнату: спальню, детскую, кухню, ванную, оранжерею, рабочий кабинет, библиотеку, домашний кинотеатр и т.д.

Мансардная крыша подойдет и для дачи. В этом случае мансарду можно сделать, как теплой, так и без использования теплоизоляционных материалов.

Фантазия хозяев при выборе будущей крыши не должна ограничиваться. Кто-то любит классику и проверенные решения, а кто-то, наоборот, привык экспериментировать.
