Как сделать ломаную крышу - особенности конструкции

Ломаную кровлю иногда называют мансардной – такой тип перекрытия здания относится к наиболее сложным решениям относительно проектирования и строительства. Несмотря на это, необычный и оригинальный дизайн ломаной крыши привлекает владельцев недвижимости, и они при выборе варианта создания кровли предпочитают именно ее. Возведение крыши ломаного типа, изображенной на фото, позволяет получить дополнительный жилой или хозяйственный этаж.

как расчитать ломаную крышу

Особенности ломаной конструкции крыш

Мансардные крыши, имеющие четыре ската, относящиеся к ломаным кровлям, в последние годы очень популярны в частном домостроительстве, поскольку позволяют самым эффективным образом использовать внутреннее чердачное пространство. Мансардная ломаная крыша является отличным выбором для тех владельцев, которые предпочитают функционально использовать каждый «квадрат» площади дома.

Ломаная кровля способна украсить любое здание – оно выглядит солиднее и презентабельнее, а при использовании определенного кровельного материала домовладение имеет привлекающий внимание внешний вид.

как правильно сделать ломаную крышу

Возводят крыши ломаной конструкции на домах, имеющих достаточную ширину. Оптимальное значение данного параметра должно составлять примерно 6 метров, в противном случае чердачное пространство трудно использовать наиболее рационально, а стропильную конструкцию сложно проектировать и сделать ее надежной в эксплуатации.

Несмотря на то, что опорная система таких кровель выглядит весьма внушительно, сделать ее собственными руками вполне возможно: сборка ломаной крыши производится, как правило, из отдельных модульных элементов на земле, их потом поднимают наверх и затем монтируют на место.

Необходимые материалы и инструменты

До того, как самому сделать крышу ломаную, нужно подготовить материалы, инструменты и некоторые приспособления, а точнее:

  • качественные древесные материалы – брус и толстые обрезные доски из хвойных пород деревьев, деревянные рейки. Брус потребуется для изготовления мауэрлата – так называют опорный брусок, который монтируют по периметру здания. Также такой материал необходим для создания стропильных ног и раскосов. Остальные элементы конструкции стропил выполняют из обрезной доски. Для устройства обрешетки и контробрешетки под укладку кровельного материала закупают тонкие деревянные рейки. Чтобы соединить стропила на ломаной крыше, нужна толстая фанера;

    дизайн ломаной крыши

  • крепежные детали – саморезы, гвозди, кронштейны и шпильки. Для закрепления брусков обрешетки на стропилах и укладки кровельной продукции (металлочерепицы или ондулина) необходимы саморезы и гвозди. Чтобы соединить брусья и доски, потребуются оцинкованные скобы, стальные кронштейны, а также надо иметь в наличии шпильки, диаметр которых составляет 8-12 миллиметров;
  • гидроизоляционный и кровельный материал, утеплитель. Порядок, как сделать ломаную крышу правильно, предполагает обязательное утепление, в противном случае в помещении мансарды будет настолько холодно, что зимой там невозможно будет жить;
  • инструменты для выполнения столярных и плотницких работ;
  • страховочные приспособления и средства, предназначенные для индивидуальной защиты. В обязательном порядке, когда создается ломаная крыша - инструкция предусматривает использование специальных поясов для монтажа. Соблюдение техники безопасности относится к важным мероприятиям, позволяющим не допустить несчастный случай.

Защита деревянных элементов крыши

Перед тем, как собрать ломаную крышу (ее стропильную основу) требуется реализовать ряд профилактических мер, касающихся защиты деревянных стропил, балок и прогонов от возможного воспламенения и процессов гниения. Прежде, чем поднять для монтажа деревянные элементы, их обрабатывают антисептиками и специальными противопожарными составами.

сборка ломаной крыши

Для нанесения их на детали из древесины пользуются широкой плоской кистью. Средство необходимо применять в два приема. После нанесения первого слоя дожидаются полного его высыхания, а потом только покрывают вторично. Такой способ профилактики гниения и возгорания обеспечивает проникновение защитных средств глубоко внутрь древесины.

Когда работают с данными составами, органы зрения и дыхания нуждаются в надежной защите, для чего обязательно используют очки и респиратор.

Не запрещено применение пульверизатора, но метод распыления нежелателен, поскольку таким путем невозможно обеспечить качественное нанесение пропитки. Возможно выполнение обработки защитными средствами от гниения и возгорания уже после установки стропильной конструкции. Правда, в таком случае потребуется очень внимательно и тщательно обработать составами места соединения деревянных элементов, отпуская у шпилек зажим.

Стропильная система для ломаных крыш

Порядок определяющий, как сделать ломаную крышу, предусматривает первоочередное создание стропильной конструкции, которая является основой для монтажа кровельного покрытия.

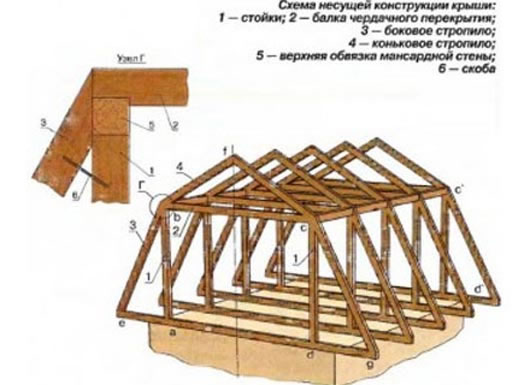

стропильная система ломаной кровли

Систему стропил возводят следующим образом:

  • для основных элементов изготавливают шаблон на основании чертежей и проекта. Имея в распоряжении техдокументацию сборки конструкции, нет необходимости высчитывать точный угол обрезки стропил;
  • согласно шаблону делают детали и поднимают их на крышу к месту выполнения монтажа. Секции стропильной системы ломаной кровли монтируют в таком порядке: боковые элементы крепят к мауэрлату, используя упоры. Потом устанавливают верхние секции и скрепляют их сверху;
  • чтобы надежно зафиксировать углы, используют фанерные накладки - от того, насколько это делано правильно, зависит соблюдение геометрии ломаной кровли. Фанеру крепят при помощи саморезов;

    как сделать ломаную кровлю

  • расположенный сверху брус-прогон стыкуют одновременно с верхними секциями и нижними гранями затяжек на фронтонных частях. Когда прогонный брус установлен, стропильную конструкцию закрепляют раскосами;
  • боковые секции усиливают вертикальными стойками, которые изготавливают из хвойной древесины.

Утепление и гидроизоляция ломаной крыши

На вопрос относительно того, как правильно сделать ломаную крышу, специалисты утверждают, что это невозможно без монтажа гидроизоляционного и утепляющего слоев.

Использовать следует специально предназначенный для кровли утеплитель, поскольку только так можно добиться наибольшего эффекта от теплоизоляции стен и потолка помещения мансарды.

гидроизоляция ломаной крыши

Сверху стропил укладывают слой гидроизоляции и пароизолирующий материал, что позволяет обезопасить ломаную крышу от возможных протечек и не дает конденсату собираться в подкровельном пространстве и тем самым отрицательно влиять на микроклимат мансардного помещения. Эффект от использования утеплителя при наличии протечек и конденсата также может быть минимальным.

Крепят материалы для паро- и гидроизоляции к стропилам с применением оцинкованных скоб и строительного степлера. Полотнища гидроизоляционной пленки укладывают внахлест, в крайнем случае, допускается провисание, но не более 20 миллиметров.

Монтаж кровельных материалов

Завершающим этапом создания ломаной крыши является укладка кровельных материалов. Дома с такой кровлей имеют скаты, у которых углы наклона могут отличаться, но сама технология выполнения монтажных работ практически полностью совпадает с тем, каким образом это происходит на традиционных крышах. Для правильного выполнения кровельных работ делают предварительные расчеты, для чего необходимо знать, как рассчитать ломаную крышу.

Как правило, для монтажа кровельной продукции требуется выполнение обрешетки поверх стропильной конструкции, которую изготавливают с применением качественного (хорошо просушенного и ровного) бруса. Его набивают через подкладные бруски (контррейки) на уже гидроизолированную и хорошо утепленную кровлю. Применение системы подкладных брусков позволяет сохранить целостность гидроизоляционного слоя и одновременно обеспечить необходимую вентиляцию. Незначительный прогиб или небольшая кривизна обрешетки со временем приведут к нарушению герметичности перекрытия.

ломаная кровля

Несмотря на то, что ломаная крыша относится к сложным видам кровель, ее преимущества полностью компенсируют усилия и затраты по ее созданию.
