Балки перекрытия и стропила - способы крепления

Прочности несущих систем кровли необходимо уделять особое внимание, поскольку от этого зависит защита здания от непогоды. Ошибки, допущенные при креплении стропил к балкам, чреваты большими неприятностями, вплоть до ремонта крыши или даже ее демонтажа и создания нового каркаса. Стропильные балки - это незаменимая часть всей конструкции крыши. Их изготавливают из древесины и металла, в продаже также имеется балка жб стропильная.

При разработке проекта кровли и при ее создании учитывают множество факторов, создающих нагрузки на стропильные конструкции, среди них:

• вес покрытия и других элементов кровельного «пирога»;
• сила ветра;
• наибольшая возможная толщина снега на крыше;
• наличие оборудования и других нагрузок на каркас.

К основным элементам кровельной конструкции, на которые ложится больше всего нагрузок, относятся:

• стропильная система или ферма;
• составные балки.

Безусловно, качество материала, из которого производятся вышеперечисленные материалы, имеет огромное значение, но не менее важным является прочность и надежность соединения элементов деревянной стропильной фермы крыши между собой.

Если в частных домах используют деревянные стропила, то в общественной застройке используют стропильные жб балки.

Двутавровые деревянные балки

Двутавровые деревянные балки - это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

Способы крепления стропил к стенам

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

• с использованием мауэрлата (см. фото);
• крепление стропил к балкам перекрытия;
• с затяжкой и подстропильными деревянными брусками;
• соединение с верхним венцом стен при постройке срубов;
• с применением верхней обвязки дома, возведенного по каркасной технологии.

Крепежные детали для стропил

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

Металлические крепежные детали – это гвозди, болты, стальные уголки, шурупы, шпильки, хомуты, скобы, специальные устройства для стропил, называемые салазками или ползунками и многое другое.

Крепления для балок WB используют при монтаже несущих балок для деревянных конструкций при постройке домов из дерева. Его преимущество заключается в том, что не требуется врезка в балку, а крепление выполняется при помощи гвоздей, шурупов или анкерных болтов.

Способы крепления стропил к мауэрлату

Наиболее распространенным способом крепления стропил в нижней части считается их соединение с мауэрлатом. Несмотря на его популярность, выполнить качественно такую работу получится не у каждого строителя, а это не может не отразиться на прочности и надежности крыши.

До того, как крепить стропила к балкам мауэрлата внизу стропильной ноги делается специальный вырез. Устанавливать без этого стропила нельзя, поскольку при малейшей нагрузке плоская грань бруса соскользнет с поверхности балки. Что касается выемки в мауэрлате, то делать ее или нет, зависит от материала его изготовления.

В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях.

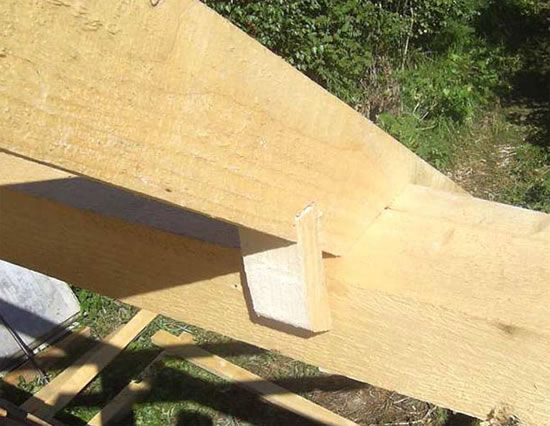

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

• зуб с одним упором;
• зуб с шипом и упором;
• опирание стропил на балки перекрытия.

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

• два шипа;
• упор без шипа;
• упор, дополненный шипом;
• соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

• соединение встык;
• установка на коньковый прогон;
• крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.

Установка на коньковый прогон. Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная деревянная конструкция крыш отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний - на мауэрлат.

Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

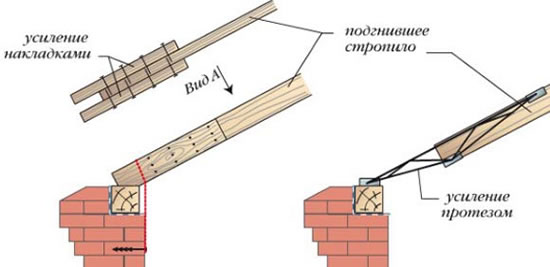

Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

Проблема: поврежден мауэрлат. Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом монтаж мауэрлата выполняют в соответствии проекта.

Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая - для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

Проблема: требуется усиление стропильной системы, поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов. Прокладку и стропильную соединяют с использованием гвоздей.
